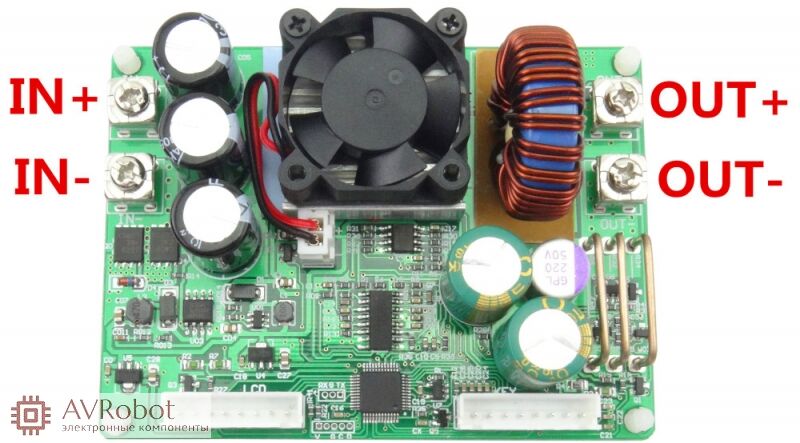

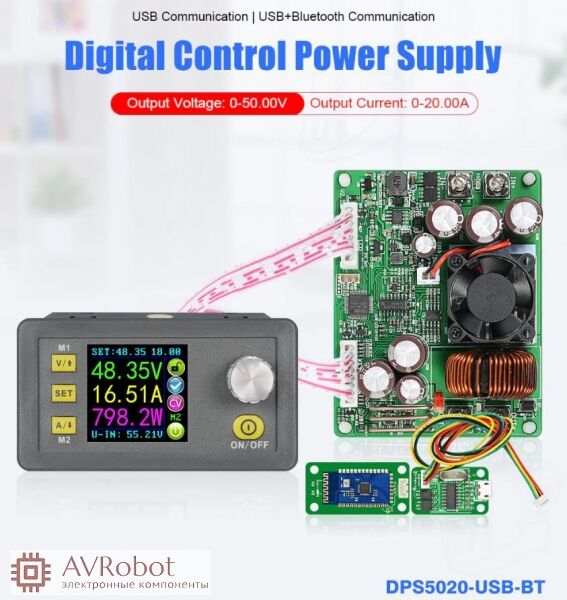

DPS5020-USB-Bl - Программируемый источник питания с DC-DC преобразователем напряжения и ЖК-дисплеем, интерфейсами USB и Bluetooth, позволяет обеспечивать постоянное напряжение и постоянный ток путем программируемого управления в широком диапазоне значений.
Дальнейшая модификация программируемого источника DPS5015
Диапазон входного напряжения 6 - 60.0В;
Диапазон выходного напряжения 0 - 50.0В, шаг за 0.01В;
Диапазон регулировки тока 0 - 20.000А, шаг за 0.01A;
Данная модель имеет 10 групп хранимых в памяти значений напряжения.

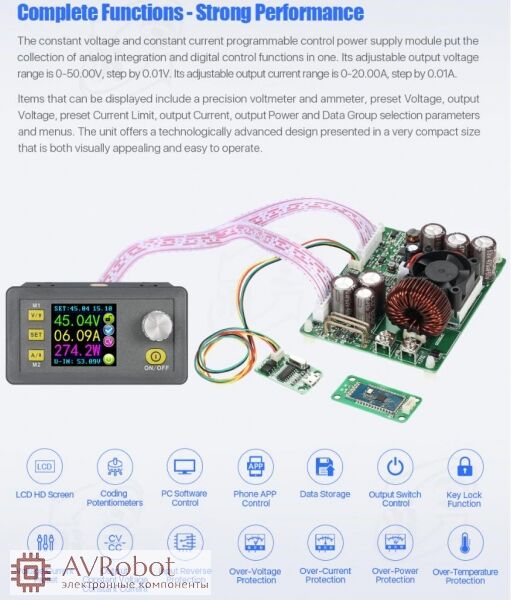

По сравнению с традиционным аналоговым источником питания - в данной модели удобно быстро выводить показания напряжения или тока на цветной ЖК-дисплей.
Есть функция цифрового вольтметра, амперметра и ваттметра.

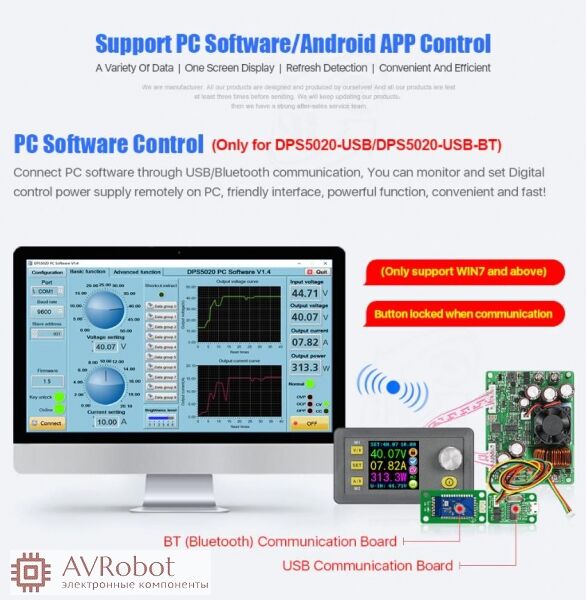

Вы можете просмотреть предустановки: напряжения, входного напряжения, выходного напряжения, заданного тока, выходного тока и выходной мощности и яркости ЖК-дисплея.
Входное напряжение: 6.0 - 60В, выходное напряжение - 0 - 50,0В
При превышении выходного тока свыше 10А или температуры выше 45°С - включается вентилятор, при превышении температуры свыше 65°С - преобразователь отключается.
На входе источника питания рекомендуется ставить электролитический конденсатор емкостью не менее 4700мкФ на напряжение не менее 63В, при нестабильном входном напряжении - дополнительно ставить LC-фильтры на входе.
Для данного источника питания есть корпуса с клеммами.
Характеристики:
Вес: 222 грамм (без упаковки)

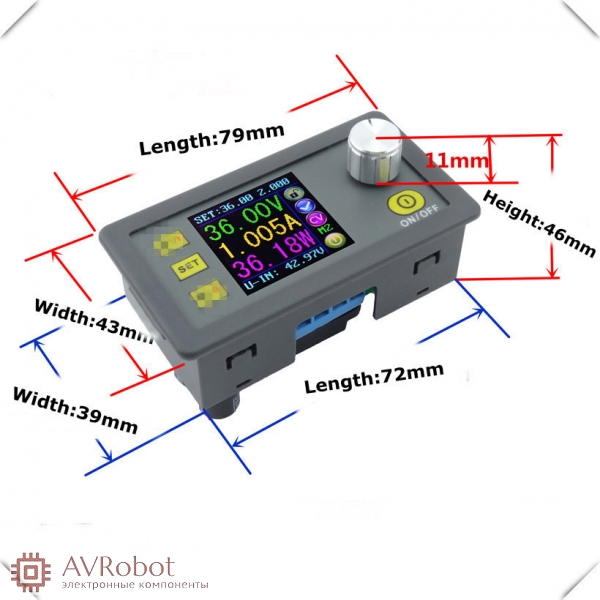

Размер модуля отображения: 79мм * 43мм * 48мм (Д * Ш * В), размер основной платы: 93мм * 71мм * 41мм.
Размер для установки: 71мм * 39мм
Выходной ток: 0 - 20.000А
Выходная мощность: Максимальная 999,9Вт
Частота DC-DC-преобразователя: 330 кГц
Диапазон входного напряжения: 6,0В - 60 (60В является ограничивающим максимальное напряжение. Использование более высокого напряжения недопустимо!)
Диапазон выходного напряжения: 0В - 50.0В (режим понижения напряжения, входное напряжение должно быть более 1В чем выходное), кнопки управления позволяют быстро составить 2 наборов данных.
Пульсация пика до пикового значения : 50мВ (типовое значение)
Информация на дисплее:
U-IN — входное напряжение
U-SET — установленное выходное напряжение
U-OUT — текущее выходное напряжение
I-SET — установленный выходной ток
I-OUT — реальный выходной ток
POWER — текущая мощность в Вт.
M-PRE — предустановки (10 шт всего)
LED — уровень подсветки (не запоминает)
При включении загорается кнопка ON и в зависимости от режима светится зеленая точка CV (стабилизация напряжения) или СС (стабилизация тока).
Кнопка SET переводит в режим настройки (а также выход из настройки), кнопки "вверх" "вниз" — выбор параметров, кнопка энкодера — разряд параметра, вращением устанавливаем нужное значение. Шаг установки 0,01 В и 0,01 А.
Удержание кнопок вверх/вниз загружает предустановку значений из памяти.

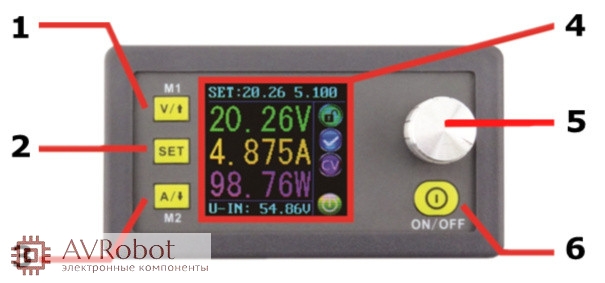

1 - установка напряжения / страницы, выбор данных из памяти
2 - установка данных настройки / выбор значение указанных данных / группы значений
3 - текущая настройка / страница выбор данных из памяти
4 - 1.44 дюймовый ЖК-дисплей экран
5 - потенциометр / Регулировка данных / заблокировать все кнопки
6 - включение или выключения выхода

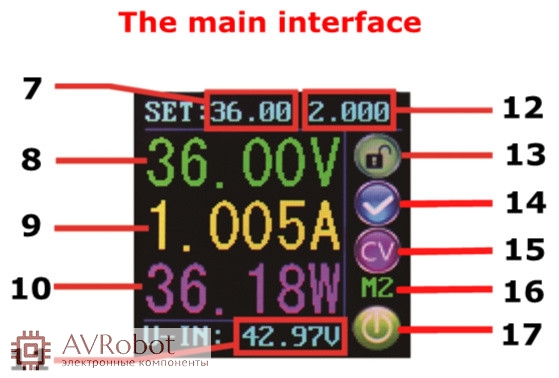

7 - заданное значения выходное напряжения
8 - актуальное значение выходного напряжения
9 - фактическое значение выходного тока
10 - актуальное значение выходной мощности
11 - актуальное значение входного напряжения
12 - заданное значения выходного тока
13 - блокировка клавиатуры или разблокировка
14 - Выход нормальной или нет, состояние
15 - постоянное напряжение и постоянный ток, состояние
16 - набор данных, состояние
17 - открытый или закрытый выход, состояние

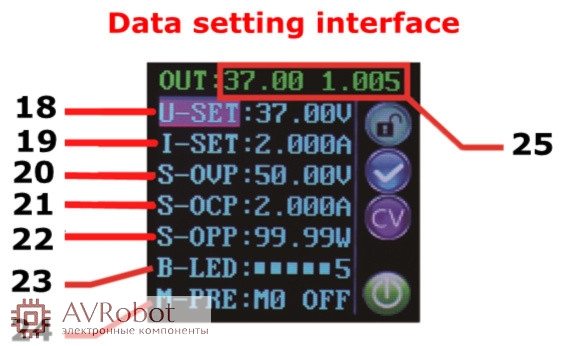

18 - предустановленное выходное напряжение
19 - предустановленное выходной ток
20 - предустановленное перенапряжения
21 - предустановленная перегрузка по току
22 - предварительная установка по мощности
23 - предустановка яркости экрана
24 - предустановленный набор данных
25 - актуальное значение выходного напряжения и выходного тока
-
