Беспроводной модуль дистанционного управления 2262 с 5 -вольтовым беспроводным приемником декодером 2272 M4

Беспроводной модуль дистанционного управления 2262 с 5 -вольтовым беспроводным приемником декодером 2272 M4
234,0 руб. Товар временно отсутствует на складе
  • Версия для печати
  • Задать вопрос о товаре
  • Уведомить о поступлении
  • Товар будет в наличии Воскресенье, 05 Марта 2017
  • Код товара: 848
  • Вес товара,(кг):0.038
  • Рабочая температура: -10 ~ +70
  • Каналов: 4
  • Рабочее напряжение, В: 5
Описание товара

Беспроводной модуль дистанционного управления 2262 с 5 -вольтовым беспроводным приемником декодером 2272 M4 (Сигнал на выходах приемника есть только тогда, когда на пульте нажата кнопка)

Беспроводной пульт дистанционного управления  применяют в  радиоуправляемыех игрушках , сигнализациях, управлении гаражными воротами, ролл-ставнями и другими механическими устройствами.

Возможность вручную изменять код работы, огромное кол-во вариантов кодов.

Длина антенны для приемника 433MГц составляет около 17см.


Комплектация:

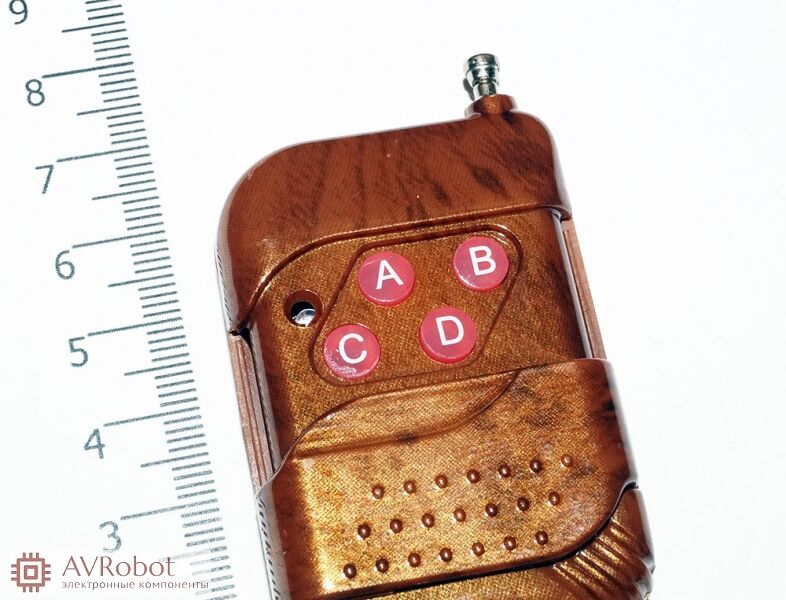

1)Пульт управления (передатчик)

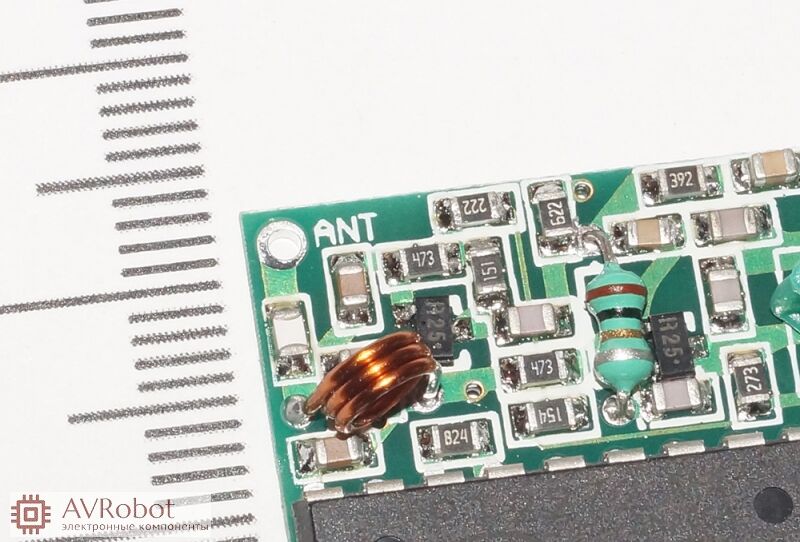

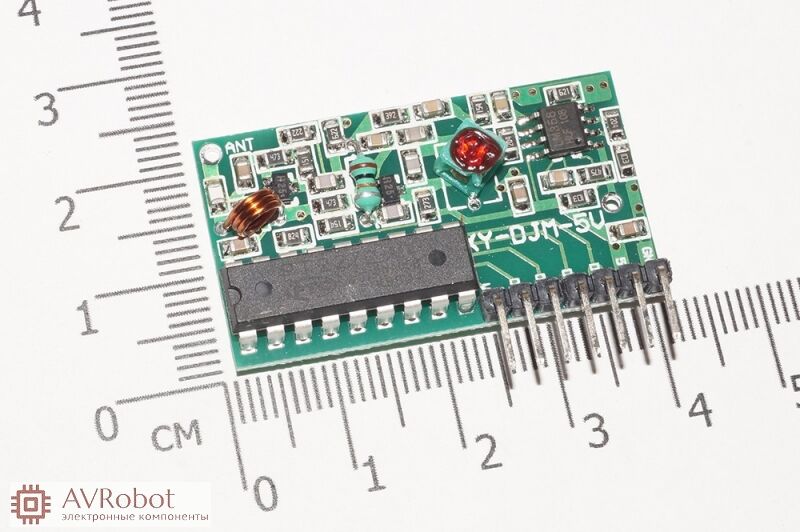

2)Плата - приемник
3)Батарейка питания для передатчика, находится в пульте управления.

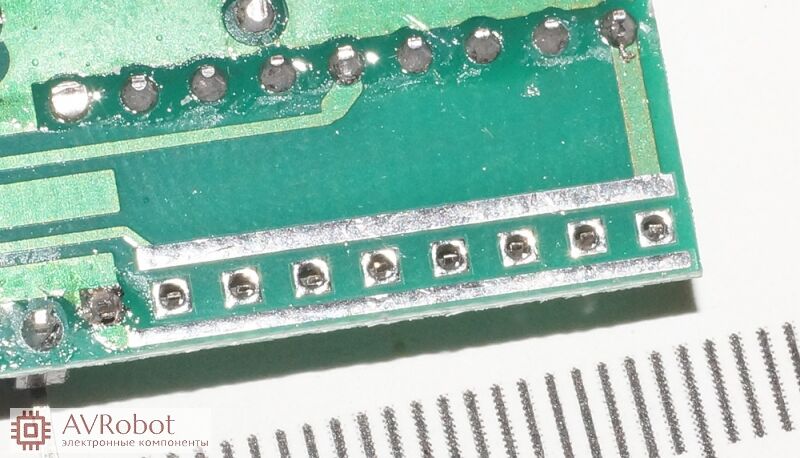

 Расшифровка контактов на приемнике:

Контакты

Название

Описание функций

1

VT

Индикация состояний

2

D3

Вывод данные

3

D2

Вывод данные

4

D1

Вывод данные

5

D0

Вывод данные

6

5V

Питание +

7

GND

Питание -



ANT

Антенный разъем


Примеры подключения


Изображения
  • Беспроводной модуль дистанционного управления 2262 с 5 -вольтовым беспроводным приемником декодером 2272 M4
  • Беспроводной модуль дистанционного управления 2262 с 5 -вольтовым беспроводным приемником декодером 2272 M4
  • Беспроводной модуль дистанционного управления 2262 с 5 -вольтовым беспроводным приемником декодером 2272 M4
  • Беспроводной модуль дистанционного управления 2262 с 5 -вольтовым беспроводным приемником декодером 2272 M4
  • Беспроводной модуль дистанционного управления 2262 с 5 -вольтовым беспроводным приемником декодером 2272 M4
  • Беспроводной модуль дистанционного управления 2262 с 5 -вольтовым беспроводным приемником декодером 2272 M4
  • Беспроводной модуль дистанционного управления 2262 с 5 -вольтовым беспроводным приемником декодером 2272 M4
