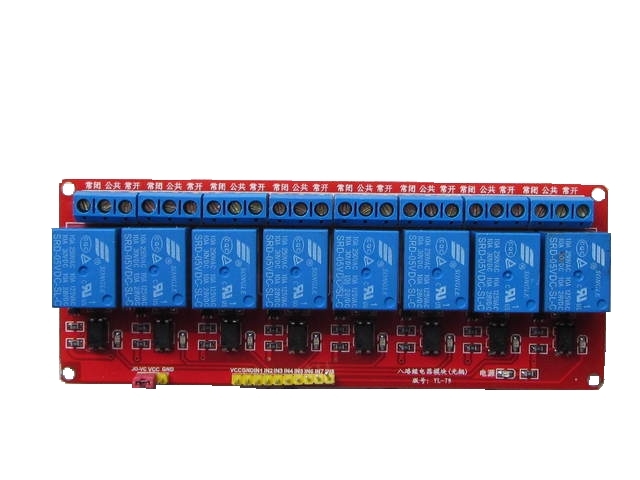

Описание:
Переменное напряжение max 250В максимальный ток 10А. Максимальное напряжение при постоянном напряжении 30 В максимальный постоянный ток 10А;
Внимание! Включение этого модуля производится 0 (низким уровнем напряжения).
Рабочее напряжение 5В.
С отверстиями по углам для монтажа
Размер печатной платы 13.6см * 5.1см * 1.8см (длина * ширина * высота)
Индикатор питания (зеленый светодиод), состояние каждого реле (красный светодиод)
3-х контактный разъем слева:
1) JD-VC напряжение питания для всех реле
2) VCC 5V напряжения питания модуля (контак параллельно с VCC на 10-и контактном разъеме)
3) GND (земля) модуля
Перемычка с контакта JD-VC на VCC начинает питать все реле напряжением поданным на общий контакт VCC, если убрать перемычку, то можно запитать реле от стороннего блока питания подав напряжение на контакты JD-VC и GND
10-и контактный разъем справа:
1) VCC 5V напряжение питания модуля
2) GND (земля) модуля
3) 1N1-1N8 реле управления интерфейса, подключенного микроконтроллера порта ввода-вывода
| Файл | Размер файла | ||
 |
Схема |
378.9 KB |  |
