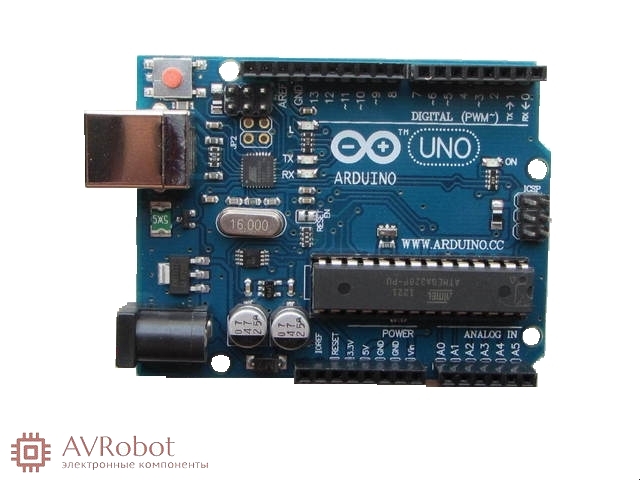

Arduino UNO r3, программируемый контроллер на базе ATmega328 (Atmega16U2)

Arduino UNO r3,  программируемый контроллер на базе ATmega328 (Atmega16U2)
458,0 руб.
Есть в наличии 9 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Код товара: 901
  • Вес товара,(кг):0.058
Описание товара

http://www.arduino.cc


  Arduino Uno создан на основе микроконтроллера ATmega328 (datasheet). Он имеет 14 цифровых
контактов ввода /вывода (6 из которых могут использоваться как выходы ШИМ), 6 аналоговых входов, 16 МГц керамический резонатор, подключение USB, разъем питания, ICSP заголовок, и кнопка сброса. Arduino Uno содержит все необходимое для поддержки микроконтроллера, просто подключите его к компьютеру с помощью кабеля USB или с помощью блока питания подайте на него питание.

  Arduino Uno отличается от всех предыдущих плат тем, что он не использует
FTDI USB-последовательный драйвер чипа. Вместо этого, он имеет Atmega16U2 (ATmega8U2 дляверсии R2), запрограммированный как USB-последовательный преобразователь.

Arduino UNO R3
в сравнении с платой Arduino UNO R2 имеет ряд доработок:
  Распиновка: добавлены SDA и SCL контакты, которые находятся рядом с AREF контактом и два других новых контактов расположенных в непосредственной близости от RESET, IOREF которые позволяют шилдам(дополнительные модули, устанавливаются сверху по принципу бутерброда) питаться от основной платы. В будущем, шилды будут совместимы с обоими типами плат, как с теми которые работает с 5В так  и с Arduino Due который работает с 3,3В.
  Никакого ассемблера, никаких лишних проводов и дорогущих деталей и программаторов — чистоетворчество, включай и работай! Достаточно подключить плату к USB-порту компьютера (USB-кабель не идет в комплекте), установить бесплатный софт и начать программировать.

 - Более производительный чип Atmega16U2;

- полная совместимость со всеми новшествами Arduino 1.0;

 - новая версия аппаратного сброса;

 - новый дизайн платы;

- наличие дополнительных портов ввода вывода, для более функционального использования
и взаимодействия с другими модулями и платами.

 Технические характеристики Arduino UNO R3:

1. Микроконтроллер: ATmega328p.

 2. Рабочее напряжение: 5 В.

3. Входное напряжение (рекомендуемое): 7-12 В.

4. Входное напряжение (пределы): 6-20 В.

5. Цифровые порты ввода/вывода: 14 портов (из них 6 с ШИМ).

6. Аналоговые порты ввода: 6 портов.

7. Ток для портов: 40 мА.

 8. Ток для 3.3В источника: 50 мА.

9. ППЗУ : 32 KB (из них 2 Кб используются загрузчиком).

10. ОЗУ (SRAM): 2 Кб.

11. ПЗУ (EEPROM): 1 Кб.

12. Тактовая частота: 16 МГц.

13. Поддержка USB интерфейса и питания (без внешнего источника питания).

14. Поддержка ISP загрузки.

15. Поддержка последовательного (Serial UART TTL) соединение через контакты RX TX.

16. Поддержка контакта AREF.

17. Автоматический выбор источника питания (USB или внешний адаптер).

18. Защита USB-порта компьютера от перенапряжения и коротких замыканий
(более 500мА – разрыв и дальнейшее восстановление при нормализации).

 USB - шнур в комплекте не идет

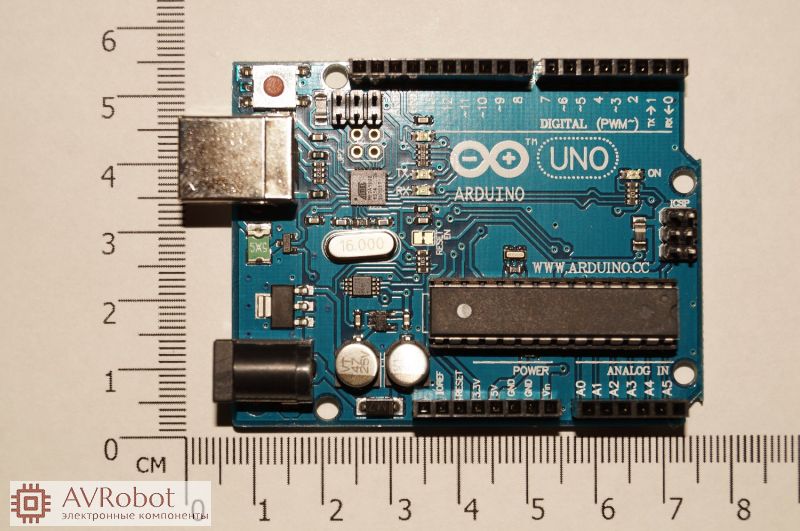

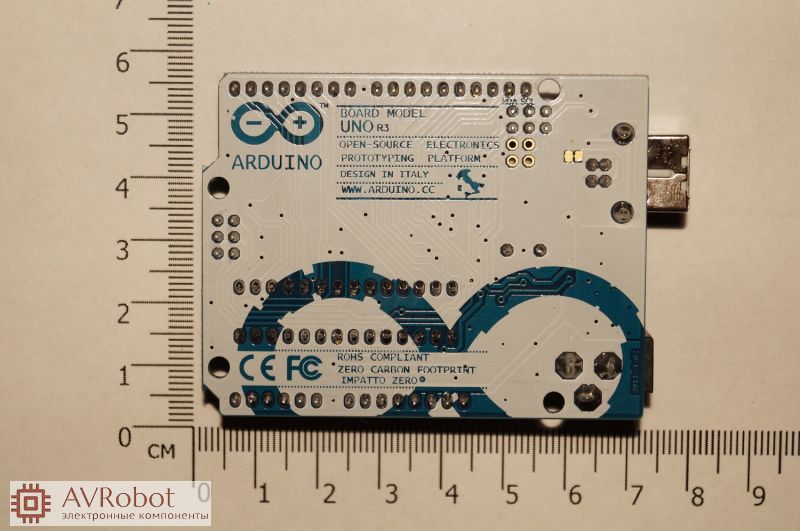

 Размер: 75x54x15 мм









Изображения
  • Arduino UNO r3,  программируемый контроллер на базе ATmega328 (Atmega16U2)
  • Arduino UNO r3,  программируемый контроллер на базе ATmega328 (Atmega16U2)
Также рекомендуем следующие товары:

Блоки питания

Блок питания AC 100-240В - DC 12В 2А 24Вт штекер DC 5.5мм х 2.1мм
395,0 руб.

Разное

Штекер DC-005P 5.5мм - 2.1 мм
13,0 руб.
Кабель подключения arduino,принтера и т.д., USB 2.0 A (
46,0 руб.

Обратите внимание на следующие товары:

0,96-дюймовый синий с желтым ЖК дисплей 128 * 64 OLED-дисплей на SSD1306, модуль для Arduino, интерфейс SPI / I2C
0,96-дюймовый синий с желтым ЖК дисплей 128 * 64 OLED-дисплей на SSD1306, модуль для Arduino, интерфейс SPI / I2C
320,0 руб.
Arduino Nano v3.0 (ATmega328p, CH340G)
Arduino Nano v3.0 (ATmega328p, CH340G)
239,0 руб.
Плата расширения CNC Shield v3.0 для Arduino UNO, Expansion Board A4988 Driver
Плата расширения CNC Shield v3.0 для Arduino UNO, Expansion Board A4988 Driver
167,0 руб.
С данным товаром также покупают:
LED-контроллер TM1638 (SOP-28)
  • LED-контроллер TM1638 (SOP-28)
  • TM1638 is LED driver controller with key-scan interface, MCU digital interface, data latch, LED high pressure driver, key-scan is integrated into a single chip. TM1638 main apply for fridge, air...
25,0 руб.
MAX7219CWG MAX7219 SOP-24
44,0 руб.
Сопло для 3D принтера  Ø 0.2 мм ( диаметр пластика 1,75 мм )
39,0 руб.
Нагревательная плита для 3D- принтера, MK2B Dual Power RepRap которые поддерживают: Mendel и RAMPS
482,0 руб.
Модуль дисплея 0,36
94,0 руб.
Отзывы:
  • 4 из 5 звёзд! Автор: Посетитель | 21.03.2017
    Плата хорошо подходит для макетирования и отработки устройств на базе ардуины. Качество изготовления вполне удовлетворительное, но питать лучше напряжением не выше 9В, а лучше 7-7,5В для уменьшения нагрева встроенного стабилизатора. Язык программирования упрощённый С++, от стандартных приёмов программирования чудесного быстродействия ждать не стоит, хотя можно и выжать до 8млн. операций в секунду при тактовой частоте микроконтроллера 16МГц. Ассемблер без танцев с бубном ардуина не переваривает, да это и не критично. Программы на С на ардуину вполне можно портировать с других платформ, даже таких экзотических, как российский мультиклет. Бонусом ссылка на руссифицированную и настроенную среду программирования https://cloud.mail.ru/public/479de884b313%2Fпрога%20ардуино.-
    7z и описание к ней https://m.geektimes.ru/post/258834
