Плата для макетирования MB-102 (830 контактов)

Плата для макетирования MB-102 (830 контактов)
244,0 руб. Товар временно отсутствует на складе
  • Версия для печати
  • Задать вопрос о товаре
  • Уведомить о поступлении
  • Код товара: 1737
  • Вес товара,(кг):0.094
  • Размер: 170мм × 60мм
Описание товара

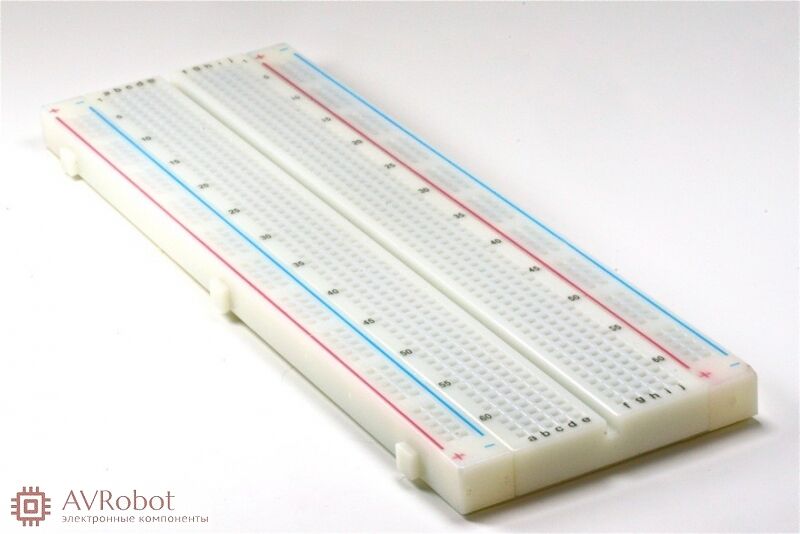

Плата для макетирования MB-102 (830 контактов)


Беспаечная макетная плата на 830 точек MB-102A позволяет легко и быстро производить макетирование без пайки.

Характеристики макетной платы RKP-MB-102A:
Всего 830 контактов (центральное поле 630 точек и два боковых поля по 100 точек)
Размеры: 165 x 56 x 8,5 мм
Материал: пластик ABS
Материал контактов: позолота (фосфорная бронза нанесена на сплав никеля)
Максимально допустимая кратковременная температура: до + 150°C
Рабочая температура эксплуатации: от -20°C до + 80°C
Количество соединений для контактов: ≥ 10000 раз
Диапазон захвата контактов: от 0,4мм. до 0,7мм. ( от 29AWG до 20AWG )
Сопротивление контакта: 100mΩ (Max)
Сопротивление изолятора: 1000mΩ (Min.) @DC 500V
Вес: 54 грамма

Беспаечная макетная плата состоит из 830 контактов. Четыре рельсы по бокам макетки предназначены для подключения питания и земли по 100 контактов с каждой стороны. В середине макетной доски расположены 126 групп по 5 соединённых между собой контактов.

Контакты можно соединять проводами с зачищенными концами, но значительно удобнее воспользоваться специальным набором перемычек или специальными соединительными проводами.
При необходимости макетное поле можно увеличить в несколько раз используя несколько макетных плат одинакового типа.
На основании макетной платы имеется специальный двусторонний скотч, чтобы можно было легко прикрепить ее к любой ровной плоскости например: корпусу робота или к шасси.

При создании действующего прототипа электронного устройства или робота беспаечная макетная плата, или доска для прототипирования Breadboard BB-102 (RKP-MB-102A), позволяет обойтись без паяльника и собрать схему для испытаний быстро и надежно. Внутри макетной платы проложены специальные проводники из никеля с нанесением фосфорной бронзы на все контакты. Это повышает надежность и долговечность эксплуатации всех соединений и контактов. Такая техническая позолота на контактах увеличивает срок службы макетной платы и позволяет многократно разбирать и снова собирать различные электрические схемы, используя контакты тысячи раз. Таким образом, можно собирать довольно сложные электрические схемы постепенно переходя от простых к более сложным. При этом контакты макетной платы будут оставаться всегда хорошими и надежными.
