ОПИСАНИЕ

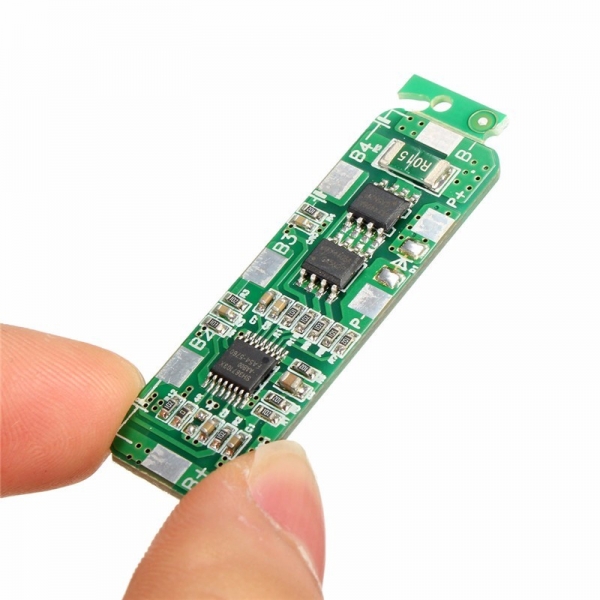

Модуль зарядки и защиты, модель: HH-P3-14.4 для 4S LI-ION элементов
Обнаружение перегрузки по напряжению на элементе, обнаружение: 4.35 В ±0. 05 В
Возобновление зарядки, при снижении напряжения на элементе до: 4.25 ±0. 05 В
Ограничение напряжения разрядки на элементе: 2.30 В ±0. 05 В
Возобновление разрядки, при повышении напряжения на элементе до: 3.00 ±0. 05 В
Перегрузки по току: 6-7A
Максимальный рабочий ток: 4-5А
Рабочий ток собственного потребления: менее чем 6 UA
Защитные функции:
Защита от короткого замыкания
Защита от перезарядки
Защита от переразряда
Защита от перегрузки по току - трехступенчатая (перегрузка по току 1, перегрузка по току 2 - время реакции 6.7-13.9uS, короткое замыкание - время реакции 5-50uS)
Рабочая температура: -40°С + 50°С

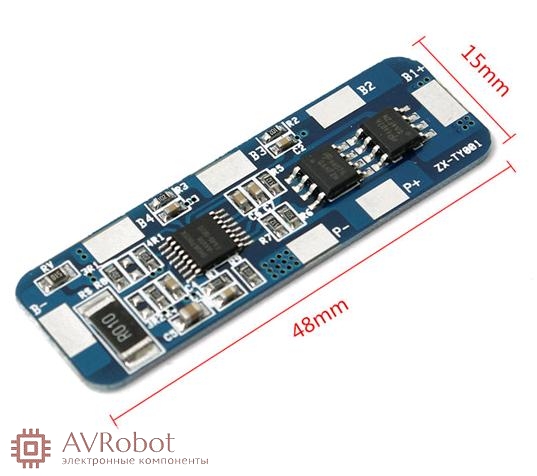

Размер: 48*15*1 мм
Срок годности: более чем 50,000 часов
Контактное сопротивление: менее чем 45mΩ

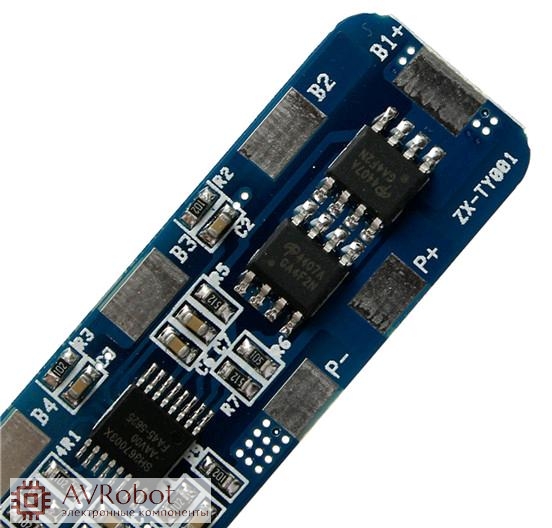

Производитель чипа управления Ricoh, Япония, SH367103X. Управление зарядом и разрядом с помощью МОП-транзисторов.

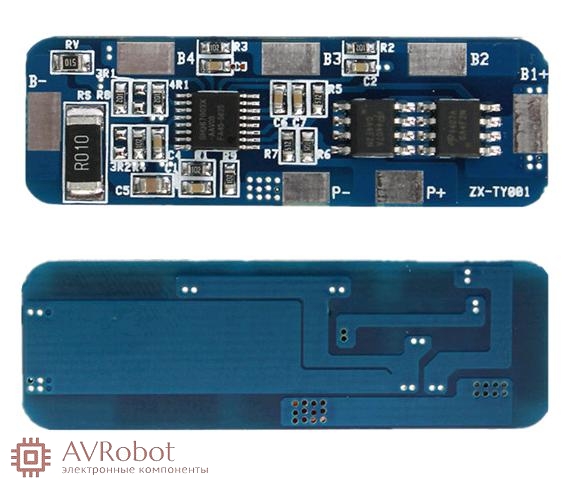

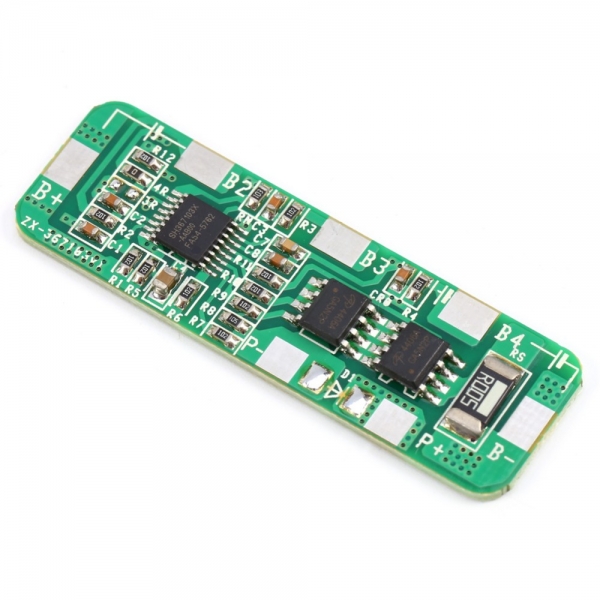

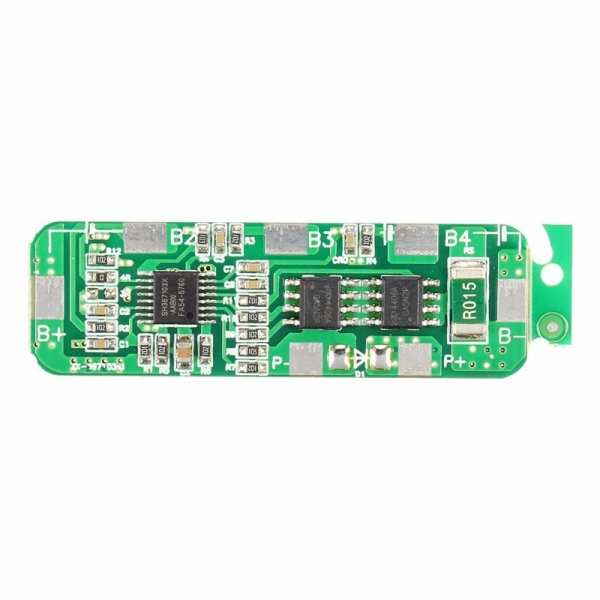

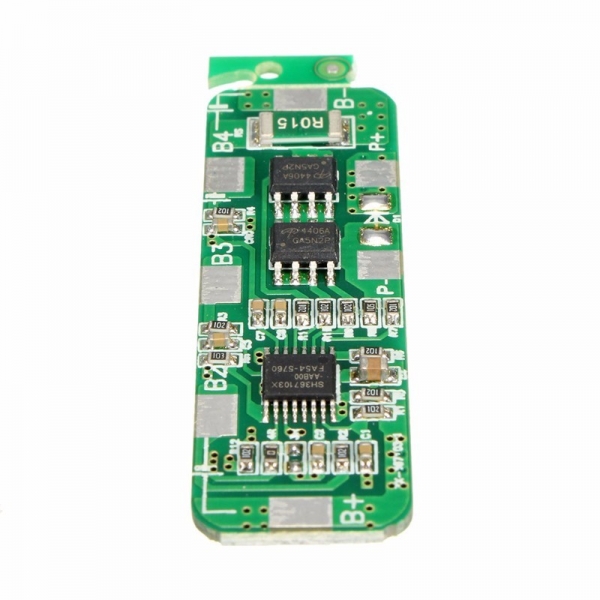

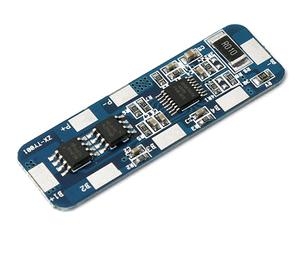

Цвет платы может быть зеленый, синий, красный или белый, в зависимости от цвета может незначительно отличаться топология платы, см. рисунок ниже.

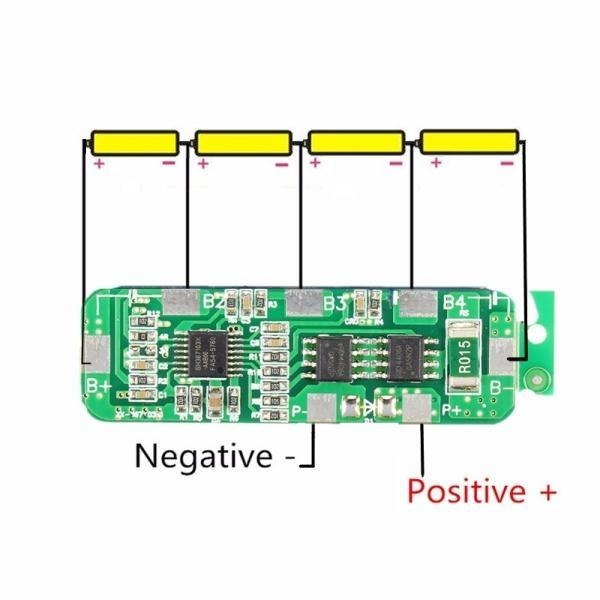

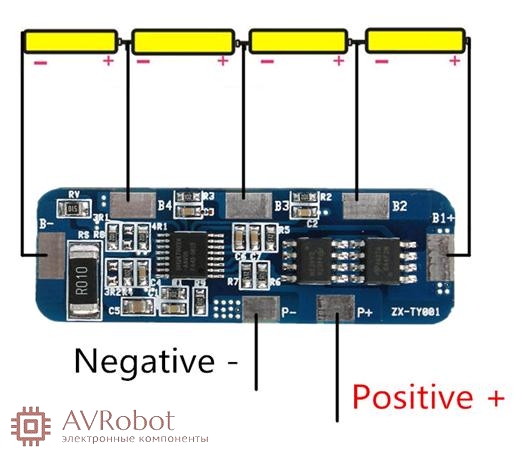

Порядок подключения - начинать с клеммы B - подключить к отрицательной клемме аккумулятора, затем среднюю точку 1 и 2 аккумулятора, затем среднюю точку 2 и 3 аккумулятора, затем среднюю точку 3 и 4 аккумулятора, после положительную клемму 4 аккумулятора.
По окончании подключаются клеммы P + (положительный) подключение заряда/разряда и P - (отрицательный)
Примечание: Если нет выходного напряжения (при срабатывании защиты по току), использовать зарядное устройство 16.8 В для активации снятия защиты выходного напряжения.
Контроллер легко переделывается из 4S в 3S перепайкой сопротивлений управления чипом, см. рисунки в описании соответствующих контроллеров.
