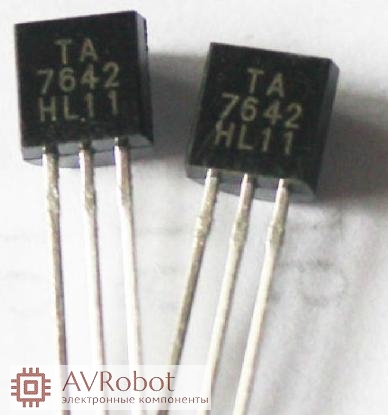

TA7642 - однокристальный АМ приемник с встроенным усилителем/детектором в корпусе TO-92.
Аналоги этой микросхемы: MK484, ZN414, TA7642, LA1050, LMF501T, ВТ7084, Z484, SY484, UTC7642, D7642 и т.д.

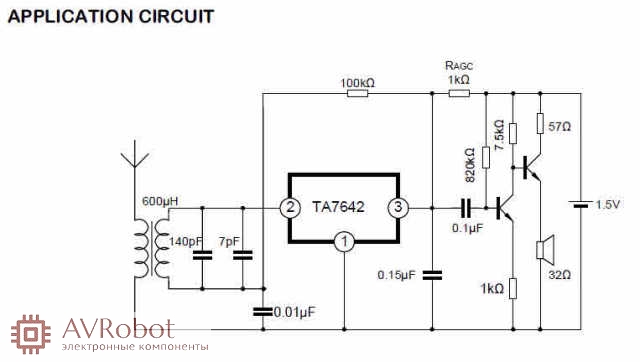

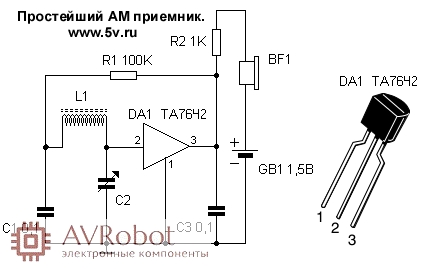

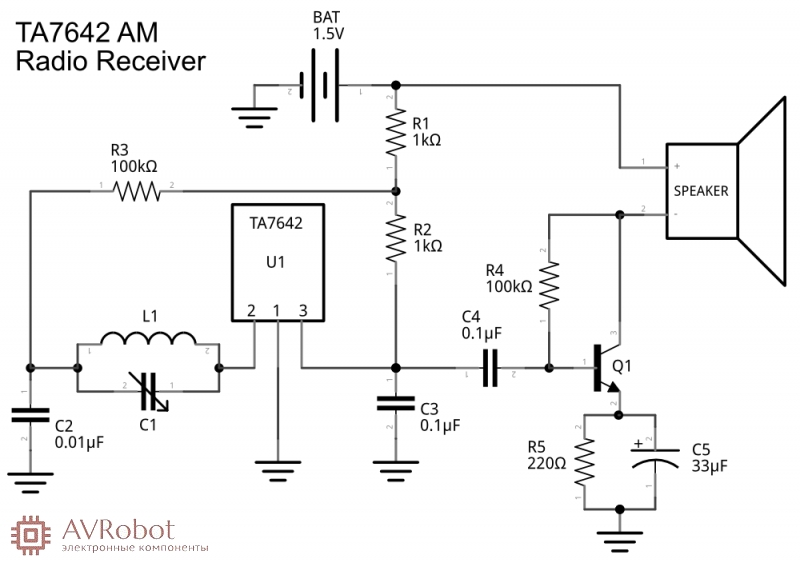

Пример простейшего приемника АМ, собранного с применением этой микросхемы на картинке ниже.

Напряжение питания: 1,2...6В
Ток покоя: 0,3мА
Вх. сопротивление: 3 МОм
Чувствительность: 600мкВ
Вых. напряжение детектора: не менее 5мВ
Диапазон АРУ: 30дБ
Диапазон частот: 0,15...3МГц
Подходит для использования в приемнике прямого усиления и в качестве УПЧ АМ приемника
