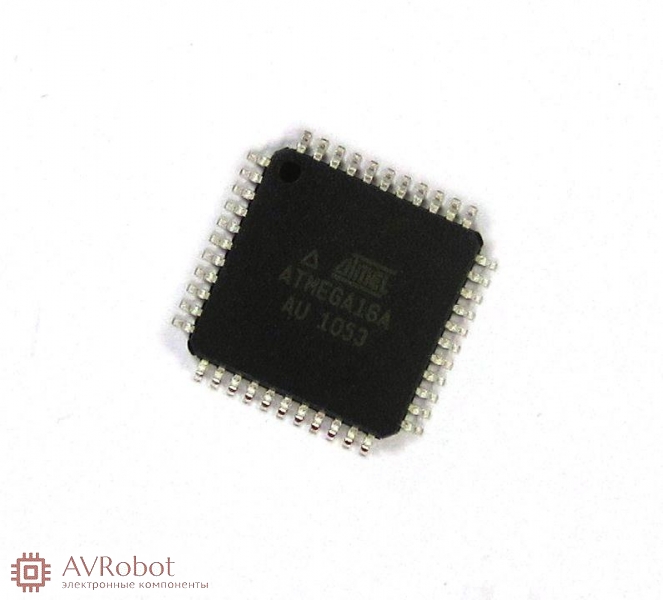

Микроконтроллер ATMEGA16A U-TH 8-Бит, AVR, 16МГц, 16КБ Flash, (TQFP44)
ATmega16A-AU - представляет собой созданный на базе ядра AVR. Контроллер выпускается в корпусе TQFP и работает с тактовой частотой 20MHz. Устройство имеет Flash-память размером 16KB, электрически стираемую перепрограммируемую память EEPROM размером 512B, и статическую оперативную память SRAM с произвольным доступом объемом 1KB. В функционале также имеются: программируемый сторожевой таймер с внутренним генератором, пять программных режимов энергосбережения, двухпроводной последовательный интерфейс SPI с последовательным портом и программируемый последовательный USART. ATMEGA168PA-AU оснащен шестью канальным 10-битным A/D конвертером и тремя таймерами/счетчиками с режимами сравнения.
Основные особенности ATmega16A-AU:
- - 3 таймера, 6 каналов PWM (4х8 бит+2х16бит)
- - Аналоговый компаратор с 2 конфигурируемыми входами (+8 входов АЦП)
- - Встроенный датчик температуры
- - 10-разрядный АЦП с 8 мультиплексируемыми входами
- мSPI, 2-wire(I2C), USART
- - EEPROM для хранения данных - до 100 000 циклов перезаписи
- - Подходит для использования в ARDUINO-совместимых устройствах
Технические характеристики ATmega16A-AU:
| Корпус (размер) | 32-TQFP |
| Рабочая температура | -40°C ~ 85°C |
| Тип осцилятора | Internal |
| Преобразователи данных | A/D 8x10b |
| Напряжение источника (Vcc/Vdd) | 1.8 V ~ 5.5 V |
| Размер памяти | 1K x 8 |
| EEPROM Size | 512 x 8 |
| Тип программируемой памяти | FLASH |
| Размер программируемой памяти | 16KB (8K x 16) |
| Число вводов/выводов | 23 |
| Периферия | Brown-out Detect/Reset, POR, PWM, WDT |
| Подключения | I²C, SPI, UART/USART |
| Скорость | 20MHz |
| Размер ядра | 8-Bit |
| Процессор | AVR |
| Серия | AVR® ATmega |
| Lead Free Status / RoHS Status | Lead free / RoHS Compliant |
Применение:
Часы на микроконтроллере AVR ATmega16.
| Файл | Размер файла | ||
 |
Datasheet (Англ.) |
494.99 KB |  |
