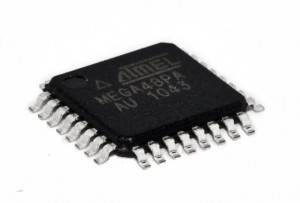

ATmega48PA-AU - микроконтроллер компании ATMEL семейства AVR.
ATmega48PA-AU - является 8-битным микроконтроллером на базе ядра AVR RISC. Контроллер выпускается в корпусе TQFP-32, диапазон рабочего напряжения питания микросхемы составляет 1.8V-5.5V. Микроконтроллер оснащен Flash-памятью объемом 4KB, статической оперативной памятью с произвольным доступом SRAM объемом 512byte, электрически стираемой перепрограммируемой EEPROM памятью объемом 256byte, а также, 6-канальным 10-битным A/D конвертером. В микроконтроллер интегрированы: 3 гибких таймера/счетчика с режимами сравнения, 23 линии ввода/вывода и 32 регистра общего назначения. ATMEGA48PA-AU имеет последовательный программируемый USART, внутренние и внешние прерывания, пять режимов энергосбережения и программируемый сторожевой таймер с внутренним генератором.
Технические характеристики ATmega48PA-AU:
| Lead Free Status / RoHS Status | Lead free / RoHS Compliant |
| Серия | AVR® ATmega |
| Процессор | AVR |
| Размер ядра | 8-Bit |
| Скорость | 20MHz |
| Подключения | I²C, SPI, UART/USART |
| Периферия | Brown-out Detect/Reset, POR, PWM, WDT |
| Число вводов/выводов | 23 |
| Размер программируемой памяти | 4KB (2K x 16) |
| Тип программируемой памяти | FLASH |
| EEPROM Size | 256 x 8 |
| Размер памяти | 512 x 8 |
| Напряжение источника (Vcc/Vdd) | 1.8 V ~ 5.5 V |
| Преобразователи данных | A/D 8x10b |
| Тип осцилятора | Internal |
| Рабочая температура | -40°C ~ 85°C |
| Корпус (размер) | 32-TQFP |
Примерение:
| Файл | Размер файла | ||
 |
Datasheet (Англ.) |
487.8 KB |  |
