Модуль заряда на TP5000 для 1S 4.2В / 3.6В с током до 1А, вход до 9В
Является дальнейшим развитием популярных решений на базе контроллера TP4056.
Напряжение полного заряда для одной Li-Ion батареи - 4.2В, для LiFePo4 - 3.6 В.
Входное напряжение - от 4.5В до 9В DC (рекомендуется не более 7 В).
Ток заряда максимальный - до 2A (настраиваемый) При токе более 1 А рекомендуется теплоотвод через термопасту.
По умолчанию установлен максимальный ток 1А (сопротивление 0.1 Ом - R100).
Если нужен ток 1,5А, то сверху необходимо напаять сопротивление 0.2 Ом.
Для максимального тока 2А, то сверху напаять сопротивление 0.1 Ом.
Для максимального тока 0.5А, - заменить резистор на сопротивление 0.2 Ом.

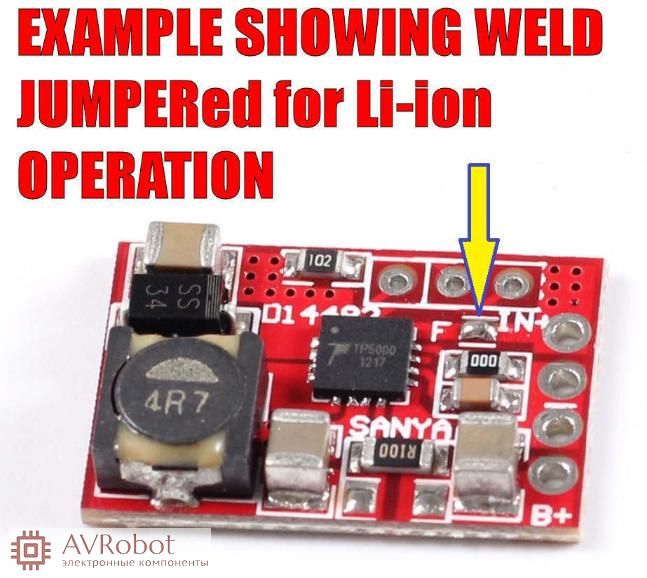

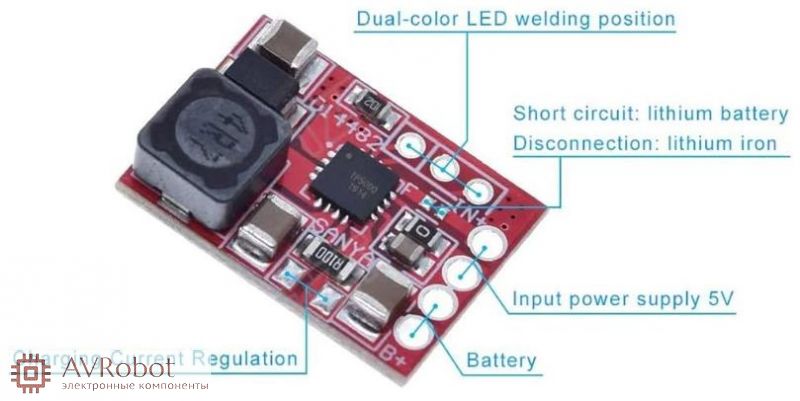

Для режима заряда для одной Li-Ion батареи с предельным напряжением 4.2В - необходимо замкнуть перемычку "F" .
Для зарядки LiFePo4 аккумулятора с предельным напряжением 3.6В необходимо разомкнуть перемычку "F"

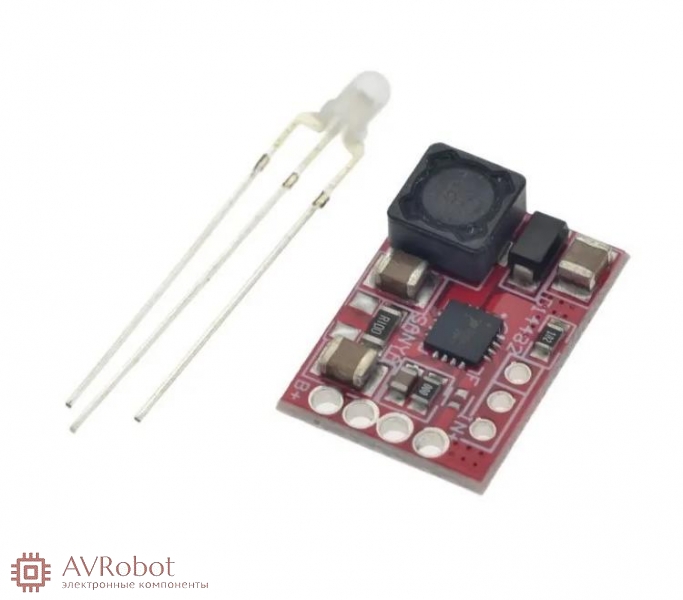

К плате может быть добавлен красно-зеленый светодиод. Его необходимо припаивать - самые длинный выводы - ближе к чипу, самый короткий вывод - ближе к углу платы.
Светодиодная индикация:
Процесс заряда: красный горит – зелёный не горит
Заряд завершен: красный не горит – зелёный горит
Плохой контакт аккумулятора: красный моргает – зелёный горит
Встроенная защита от пониженного напряжения, перегрузки по тепловому режиму, обратного тока.
Размер - 25x17x5mm
Разное

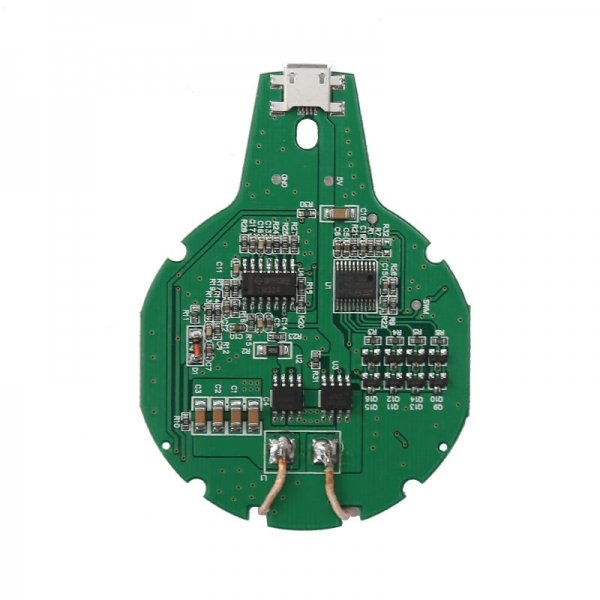

- Универсальный беспроводной приёмник заряда для любого телефона, Wireless Charger, microUSB, Type B
