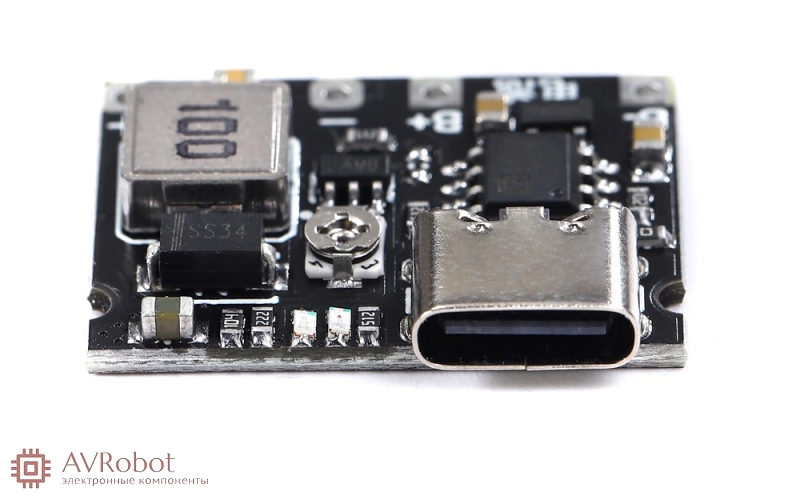

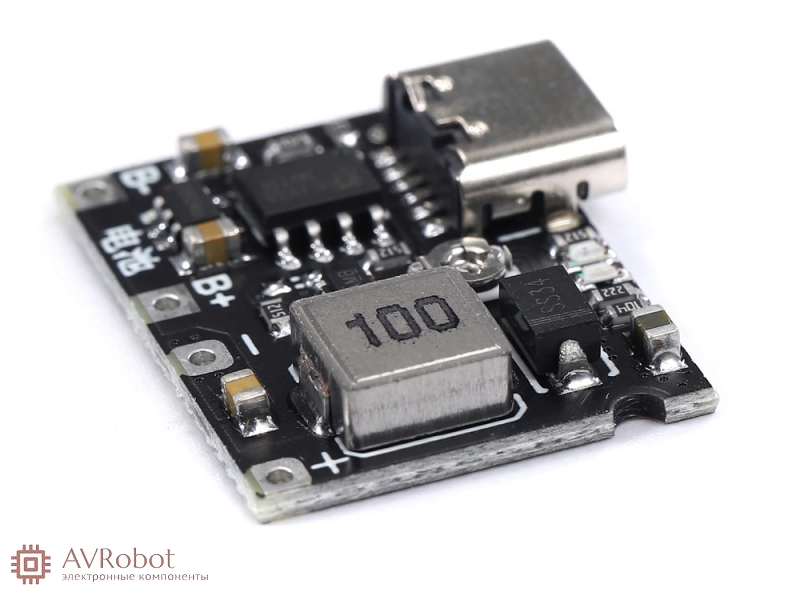

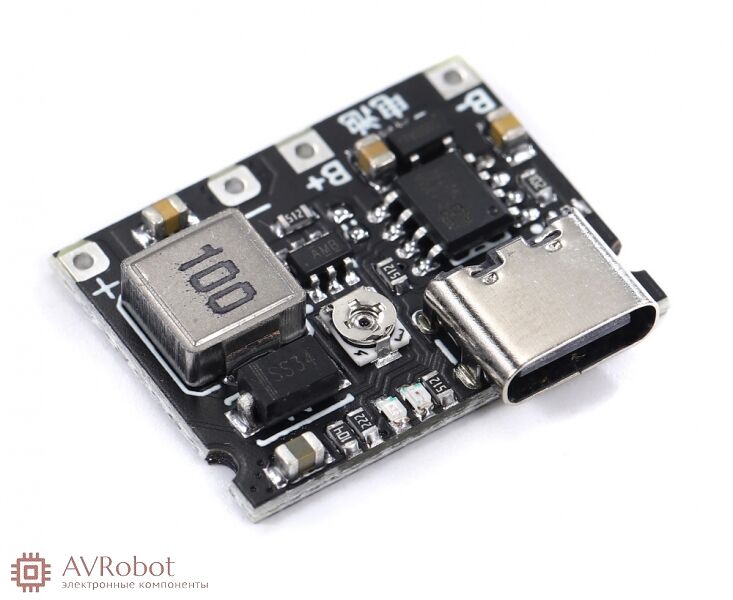

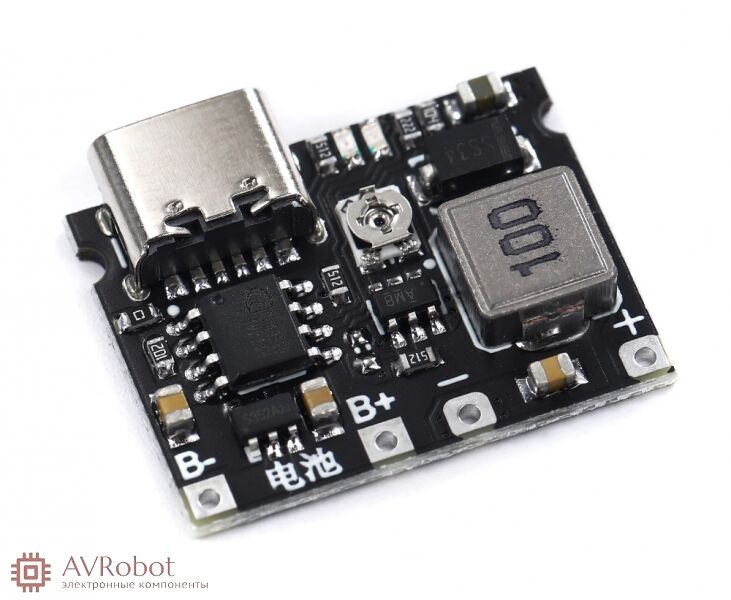

Модуль для зарядки на TP4056 , Lithium 18650, повышающий 3.7-4.2В в 4.2-27В DIY
Комбинированный модуль на основе TP4056 — это универсальное решение для зарядки литиевого аккумулятора 18650 (3.7-4.2В) и последующего повышения его напряжения до 4.2-27В для питания различных устройств. Модуль интегрирует в себе стабильный зарядный контроллер и эффективный повышающий DC-DC преобразователь. Идеально подходит для создания портативных Power Bank, питания маломощной техники, DIY-проектов и любых устройств, где требуется автономное питание от одного аккумулятора с возможностью зарядки через USB.
«Внешний вид товара может незначительно отличаться от изображений на сайте. Все технические характеристики и функционал при этом сохраняются. Если у вас есть вопросы по конкретному размеру, деталям или вам нужны дополнительные фотографии — пожалуйста, задайте вопрос до оформления заказа через форму «Вопросы о товаре» на карточке товара. Мы оперативно ответим и поможем принять верное решение!»
Характеристики:
-
Назначение: зарядка Li-Ion аккумулятора 18650 и повышение его напряжения для нагрузки.
-
Функция 1: линейная зарядка аккумулятора по алгоритму CC/CV, ток ~1А.
-
Функция 2: повышающий преобразователь (Boost) с регулируемым выходом.
-
Выходное напряжение Boost: регулируемое от 4.2 до 27 В.
-
Выходная мощность: до 5 Вт .
-
Вход для зарядки: micro-USB (5В).
-
Номинальное напряжение системы: 3.7 В.
-
Рабочая температура: от -10°C до +85°C.
-
Габариты модуля: 36x17 мм.
-
Особенность: низкое энергопотребление в режиме ожидания.
Защита от глубокого разряда (2.9 В):
Данная версия модуля оснащена встроенной защитой от глубокого разряда. При снижении напряжения на аккумуляторе до 2.9 В нагрузка автоматически отключается. Это предотвращает повреждение батареи и продлевает срок ее службы.
❗ Правила подключения для версии С ЗАЩИТОЙ:

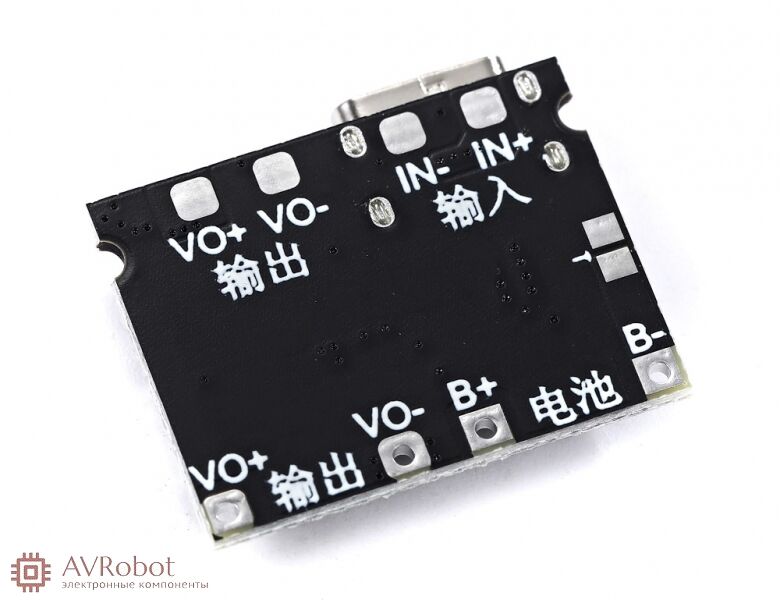

Подключите аккумулятор к контактам B+ и B-.
Контакт T должен оставаться свободным (не замкнутым)! Замыкать T в этой версии категорически нельзя — это отключит защиту, и модуль перестанет отслеживать разряд батареи.
Если вы используете аккумулятор, у которого уже есть собственная встроенная защита, то контакт T необходимо замкнуть (закоротить перемычкой), чтобы модуль работал корректно. Но в большинстве случаев для обычных 18650 без защиты — T оставляем пустым.
