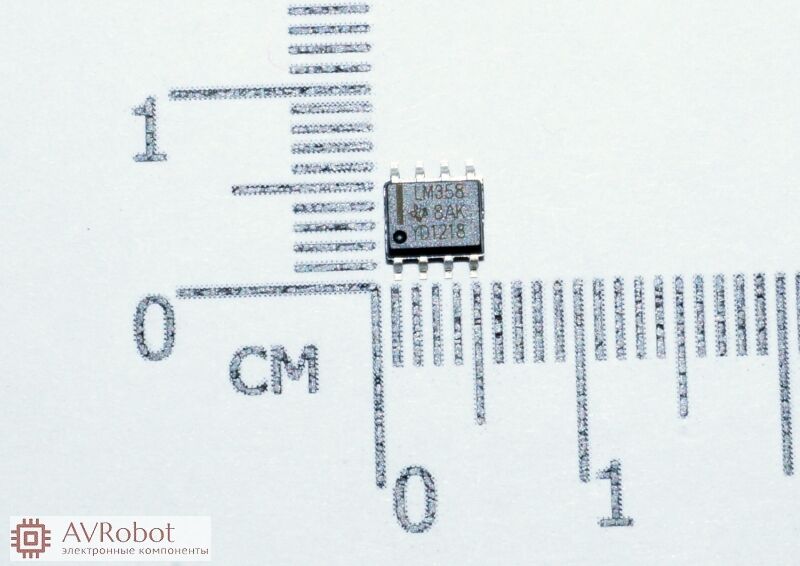

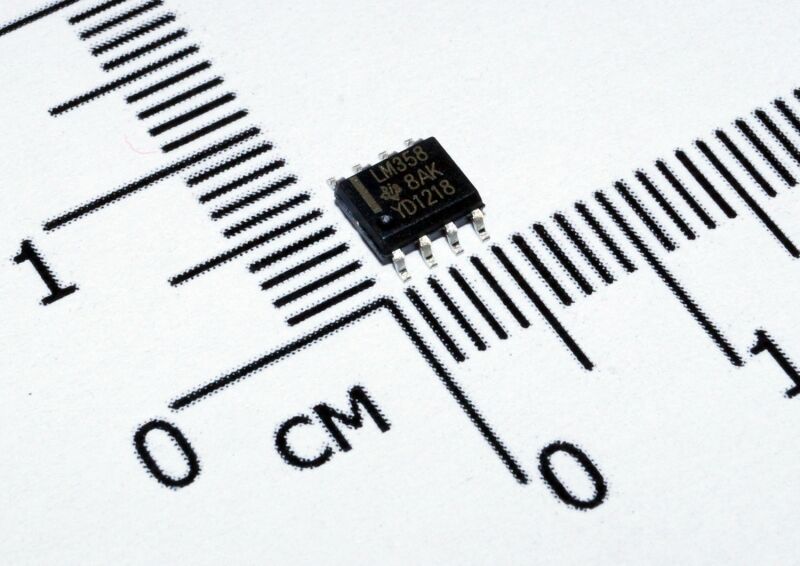

LM358 LM358DR SOP-8

Описание:

 LM358DR — это сдвоенный операционный усилитель общего назначения в миниатюрном корпусе SOP-8 (SOIC-8) для поверхностного монтажа . Микросхема содержит два независимых усилителя с внутренней частотной коррекцией и защитой выхода от короткого замыкания . Ключевая особенность — возможность работы от однополярного источника питания в широком диапазоне напряжений, а также входной синфазный сигнал, включающий уровень земли . Благодаря низкому энергопотреблению и простоте использования применяется в аналоговых схемах: активных фильтрах, измерительных усилителях, буферах, компараторах напряжения и в проектах на микроконтроллерах.

 Характеристики:

• Размер корпуса SOP-8 (SOIC-8): около 5.0 мм , ширина 4.0 мм (без учета выводов), шаг контактов1.27 мм.

• Номинальное напряжение питания:

  • Однополярное: от 3 В до 32 В .

  • Двуполярное: от ±1.5 В до ±16 В .

• Количество каналов: 2 (сдвоенный) .

• Выходной ток: 20 мА – 30 мА .

• Ток потребления: 0.7 мА – 1 мА на канал .

• Полоса пропускания (GBP): 0.7 МГц – 1.1 МГц .

• Скорость нарастания (Slew Rate): 0.3 В/мкс .

• Температурный диапазон: от 0 °C до +70 °C .

 Применение:

• Активные фильтры, измерительные усилители и буферы .

• Компараторы напряжения и формирователи сигналов .

• Датчики сигналов (температуры, освещенности) в проектах Arduino .

• Источники питания и преобразователи уровня .

• Аудиотехника и схемы оцифровки сигналов .
