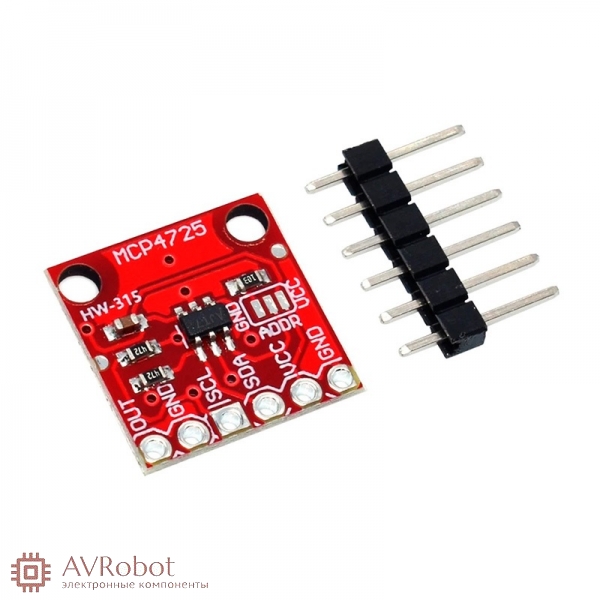

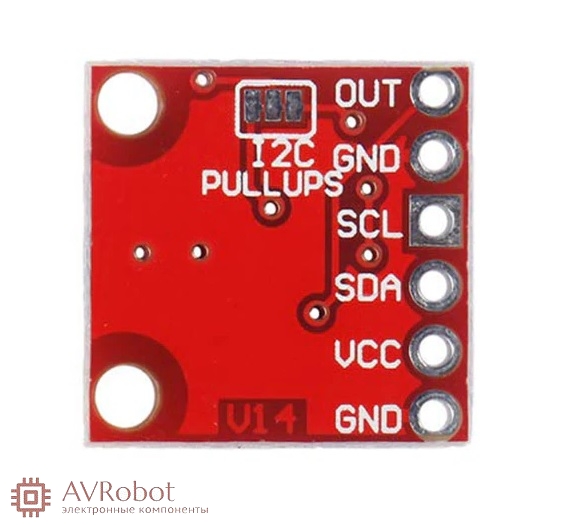

 MCP4725 — Цифро-аналоговый преобразователь (ЦАП)

MCP4725 (Microchip Technology) представляет собой одноканальный 12-разрядный, буферизованный цифро-аналоговый преобразователь со встроенным EEPROM и последовательным интерфейсом, совместимым с I2C.

Так как в базовые модели Arduino (Arduino Uno, Arduino Mini и т.п.) не входит встроенный ЦАП, MCP4725 может быть использован в проектах Arduino, чтобы получить аналоговый сигнал, если формирование сигнала из ШИМ не дает нужной точности.

Технические характеристики MCP4725:

  • Разрешение: 12-разрядное;
  • Встроенная энергонезависимая память: EEPROM;
  • LSB DNL: ±0.2 (typ);
  • Режим выключения питания: нормальный или выключеный;
  • Время настройки: 6µs (typ);
  • Вход опорного напряжения: VDD;
  • Потребляемая мощность: мин. 0.06, тип. 210 мкА, макс. 400 мкА;
  • Напряжение питания: 2.7 В — 5.5 В;
  • Интерфейс: I2C;
  • I2C адреса: внешний контакт установки адреса A0, два доступных адреса;
  • Скорость преобразования: номинальная  (100 Кбит/с), высокая (400 Кбит/с), максимальная (3.4 Мбит/с);
  • Корпус: SOT-23 с 6 выводами (SOT-23-6);
  • Расширенный диапазон температур: -40 °C — +125 °C;
  • Класс: AEC-Q100 1 квалификации;

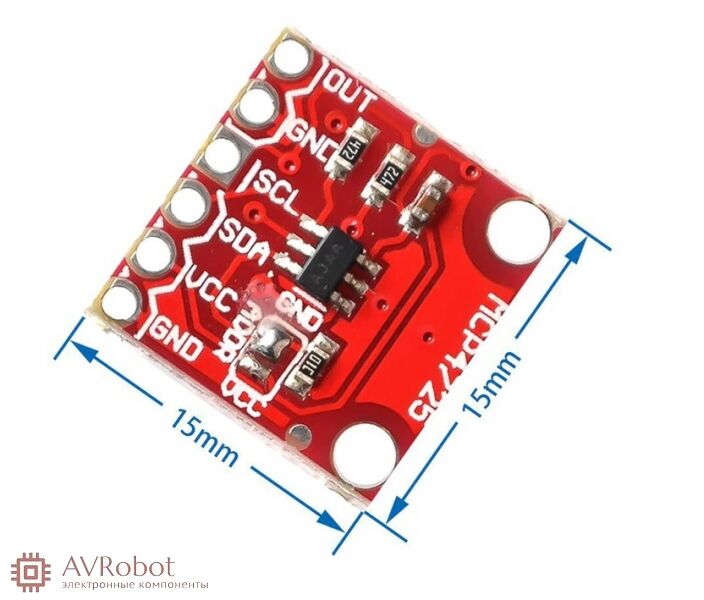

  • Размеры: 15х15 мм.

Система установки I2C адреса

Согласно документации, адрес устройства содержит четыре фиксированных бита (код устройства = 1100) и три бита адреса (A2, A1, A0). Биты A2 и A1 устанавливаются во время изготовления, а бит A0 определяется логическим состоянием настраиваемого пользователем вывода A0. Вывод A0 можно подключить к VCC (VCC = 1100 00 1 (0x61)) или GND (GND = 1100 00 0 (0x60)) или активно управлять цифровыми логическими уровнями. Обнаружено, что адрес I2C по умолчанию для модуля, представленного здесь, равен 0x60 (A0 = 0, A1 = 0, A2 = 0).
