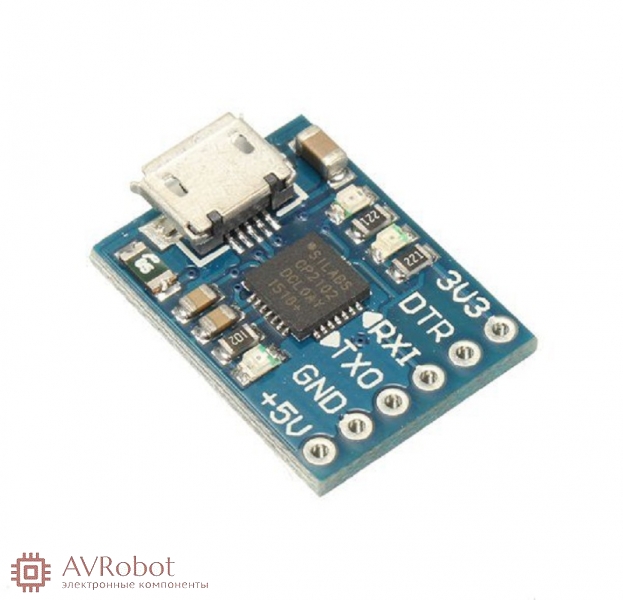

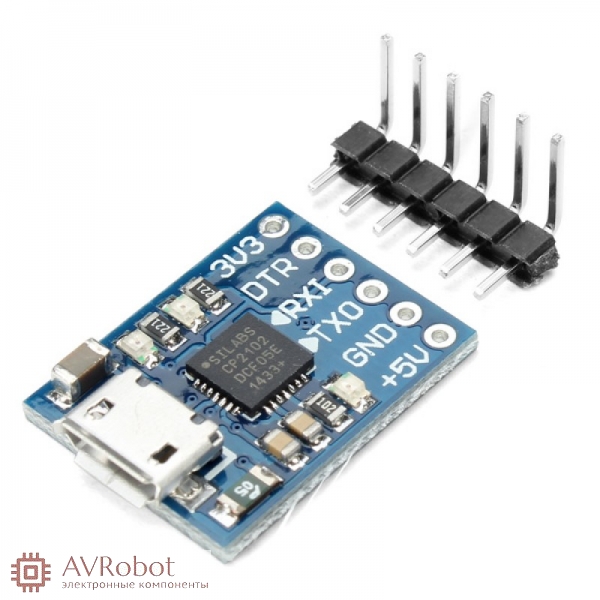

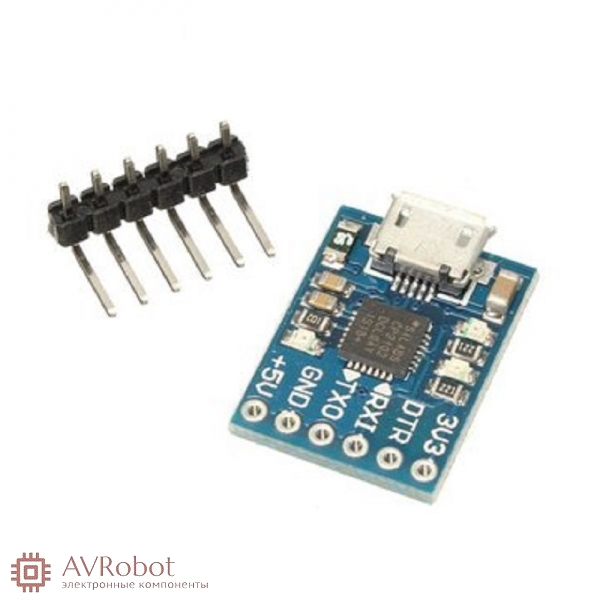

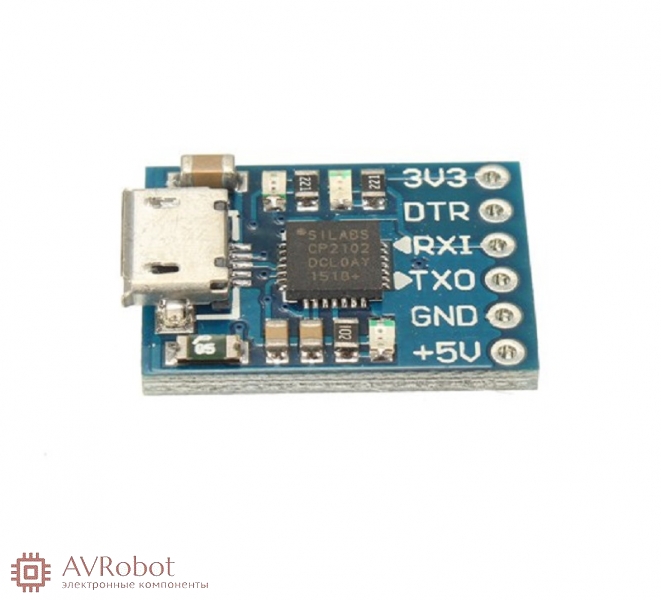

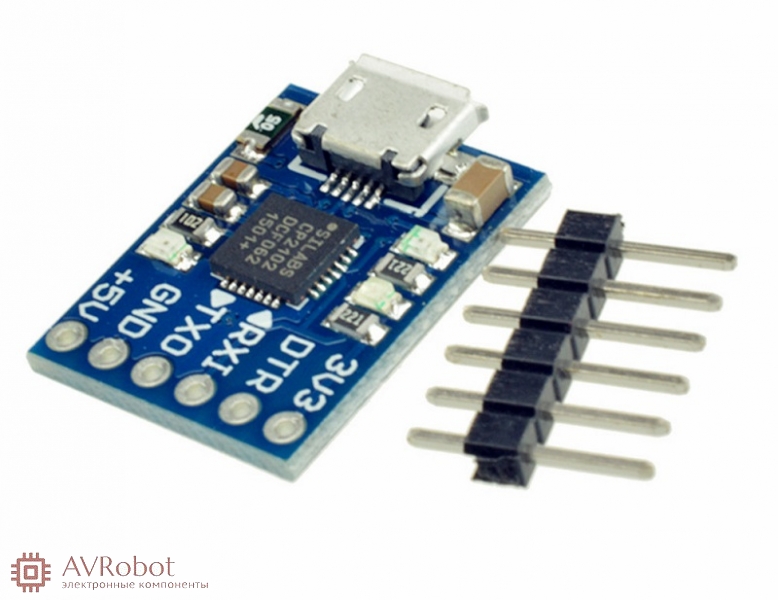

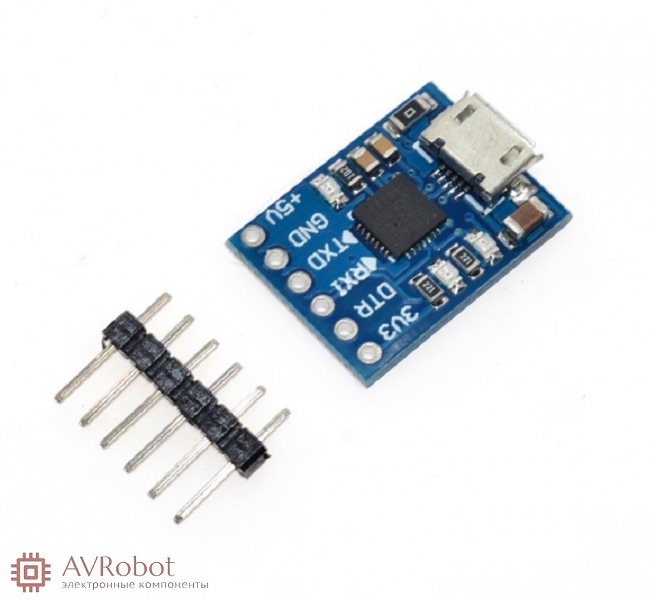

Преобразователь USB - UART на CP2102 (micro USB)
Преобразователь USB -> UART на микросхеме CP2102, может использоваться для прошивки плат Arduino. Подключение к USB происходит через micro-usb разъем на плате модуля. Имеет выходы TX,TX,GND,+5V,+3.3V
Характеристики:
- На базе чипа CP2102
- Питается от USB +5V
- Может использоваться как с устройствами 5В., так и с 3.3В логикой.
- Имеет два уровня выходного питания 3,3В и 5В.
- С самовосстанавливающимся предохранителем. в случае случайного короткого замыкания может эффективно защитить устройство и компьютер.
- Поддерживает скорость передачи данных от 300bps ~ 1 Мбит/С
- Поддерживаемые операционные системы: windows 8.1/7/vista/xp/98, Mac OS-X/OS-9, Linux
- Интерфейс micro USB
- Размер модуля: 16 мм * 20 мм, очень маленький
- Поддерживаются следующие форматы связи :1) битов данных 5,6,7,8; 2) поддержка 1,5, 2 стоповых бита.
- Выход сигнала DTR может быть непосредственно подсоединен ко контакту RESET Arduino Pro Mini ATmega328P и других устройств для удобства прошивки.
Подключение модуля конвертера USB-TTL CP2102 microUSB DTR к Arduino Pro Mini 5V:
CP2102 - Arduino Pro Mini 5V
5v - VSS
GND - GND
TXD - RXD
RXD - TXD
DTR - RST
