Мощный универсальный преобразователь на базе LTC3780, DC 5-32 В в 1-30 В 10A
Характеристики:
Входное напряжение: DC5-32V
Выходное напряжение: DC1V-30V регулируемое
Выходной ток: Длительно 8A, 10A пиковое значение
Выходная мощность: длительно 80W, пиковое значение 130W, если мощность более 80W требуется дополнительное охлаждение
Выходные пульсации: 50mV
Диапазон рабочих температур: -45 ~ + 85 ℃
Диаметр крепежных отверстий ~4 мм, находятся по углам платы, расстояние между ними ~73 мм и ~40 мм.

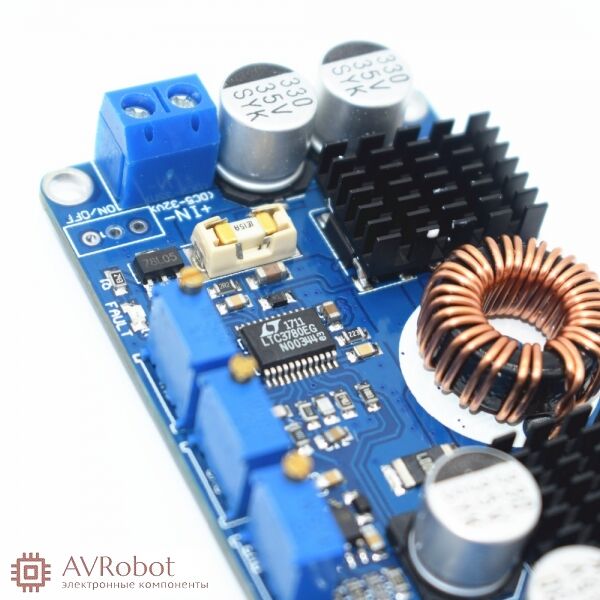

Слева расположен разъем подключения входящего питания IN.
Чуть правее находится светодиод аварии, а точнее снижения входного напряжения ниже нормы.
В центре платы находятся три подстроечных резистора:
-первый подстроечный резистор — регулировка порога отключения платы при снижении входного напряжения. Это может быть применено как защитная мера, чтобы запретить работу преобразователя при низком входном напряжении, так как чем ниже входное напряжение, тем тяжелее ему работать. Это может быть полезно при работе с солнечными батареями.
-второй подстроечный резистор — регулировка порога ограничения максимального выходного тока, при достижении этого порога преобразователь переходит в режим СС.
-третий подстроечный резистор — регулировка выходного напряжения.
Чуть правее стоит светодиод OUT, индикация того, что на выход подано напряжение.
Справа еще есть клеммник OUT для подключения нагрузки.
