KN4401S NPN транзистор 60 В 600мА/0.6a 250 МГц 100 ~ 300 SOT-23, маркировка по datasheet - ZUA
Технические характеристики KN4401S:
KN4401S NPN транзистор 60 В 600мА/0.6a 250 МГц 100 ~ 300 SOT-23, маркировка по datasheet - ZUA.Биполярный NPN транзистор KN4401S в миниатюрном корпусе SOT-23 от KEC представляет собой транзистор, предназначенный для универсального применения в качестве ключа и усилителя . Благодаря высокой граничной частоте 250 МГц и току коллектора до 600 мА идеально подходит для коммутации, усиления сигналов и работы в высокочастотных цепях.
Характеристики:
-
Тип транзистора: NPN
-
Напряжение коллектор-эмиттер (Vceo): 40 В
-
Напряжение коллектор-база (Vcbo): 60 В
-
Напряжение эмиттер-база (Vebo): 6 В
-
Ток коллектора (Ic): 600 мА
-
Граничная частота (fT): 250 МГц
-
Статический коэффициент передачи тока (hFE): 100 – 300
-
Напряжение насыщения коллектор-эмиттер: 0.4 В – 0.75 В (зависит от тока)
-
Рассеиваемая мощность (Pd): 350 мВт
-

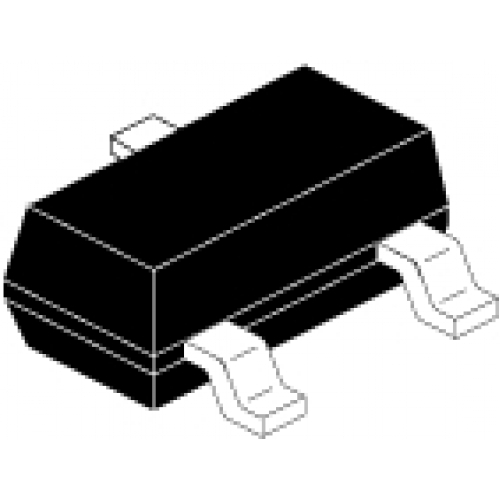

Корпус: SOT-23 (3 вывода)
-
Размеры корпуса SOT-23 (Д×Ш×В): 3.04 мм × 1.4 мм × 1.01 мм
-
Диапазон рабочих температур: от -55 °C до +150 °C
Распиновка (вид сверху):
-
Вывод 1: Эмиттер (Emitter)
-
Вывод 2: База (Base)
-
Вывод 3: Коллектор (Collector)
Применение:
-
Адаптеры зарядных устройств
-
Бытовая техника
-
ЖК/OLED телевизоры и импульсные источники питания (SMPS)
-
Двигатели и инверторы
-
Проекты на Arduino и макетных платах
-
Усилительные и ключевые каскады радиоэлектронной аппаратуры
| Напряжение Коллектор-Эмиттер | 40 В |
| DC Ток Коллектора | 600 мА |
| DC Усиление Тока hFE | 100~300 |
| Напряжение Коллектор-База | 60 В |
| Количество Выводов | 3 |
| Максимальная Рабочая Температура | 150 °C |
| Рассеиваемая Мощность | 350 мВт |
|
Частота Перехода ft
|
250 МГц |
| Полярность Транзистора | NPN |
| Тип корпуса | SOT-23 |
