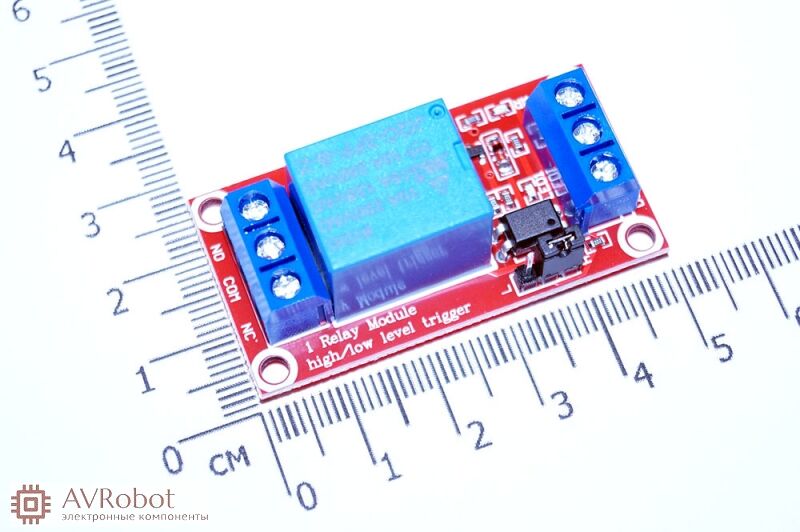

Модуль реле 1-канальный для Arduino с оптронной изоляцией, 24 вольт (hight and low level trigger, реле SONGLE/аналог.)
Переменное напряжение max 250В максимальный ток 10А. Постоянном напряжении 30 В максимальный ток 10А;
Внимание! Включение этого модуля производится либо 1 (высоким уровнем напряжения), либо 0 (низким уровнем напряжения). Режим работы настраивается установкой перемычки на плате.
Рабочее напряжение 24В. Зеленый светодиод индикатор подачи напряжения на модуль.
Управляющий сигнал 24В.
Размер печатной платы 5см * 2.6см (длина * ширина)
Индикатор включения реле (красный светодиод)
Для включения нагрузки используется реле фирмы SONGLE(либо аналог).

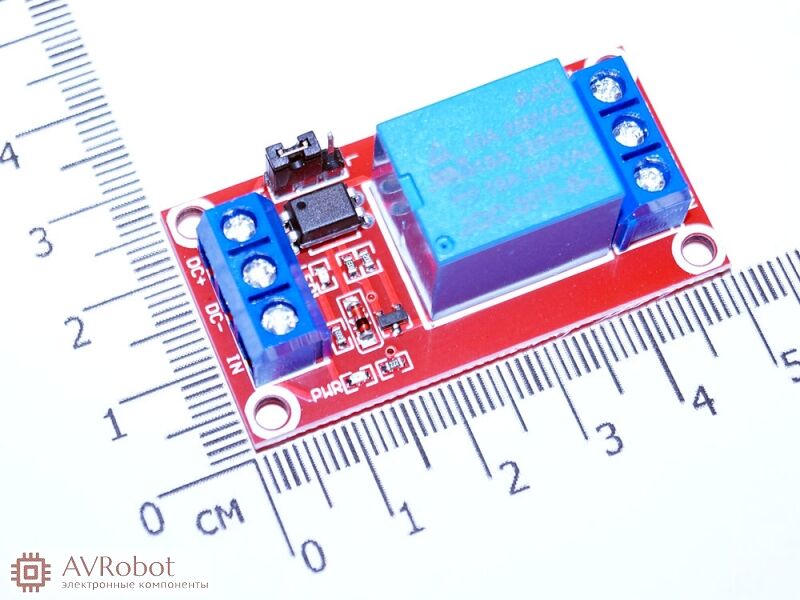

Описание разъема:
1. DC+ 24В
2. IN сигнал управления, ток должен быть больше 4 мА.
3. DC- Земля / отрицательный.
Подключение платы к микроконтроллеру может быть использовано для управления домашней техникой.
Используется реле SONGLE или аналогичное по характеристикам.
!!! Внешний вид способ преключения на низкий, высокий уровень может незначительно отличаться, на функциональность/характеристики не влияет. Реле может быть установлено аналогичное по характеристикам .
