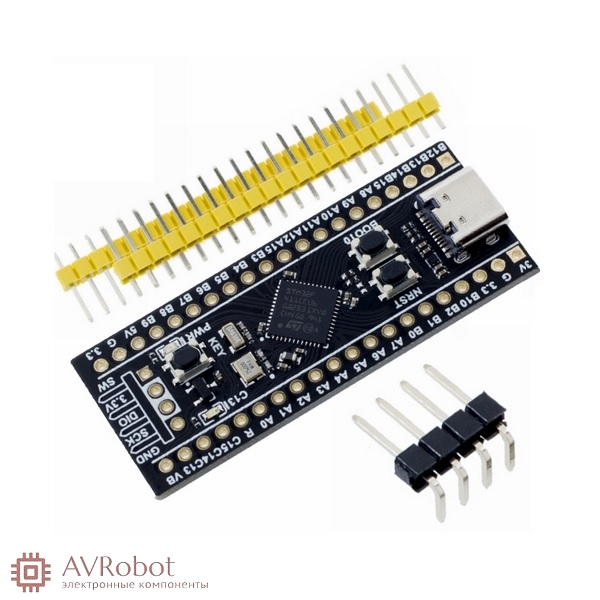

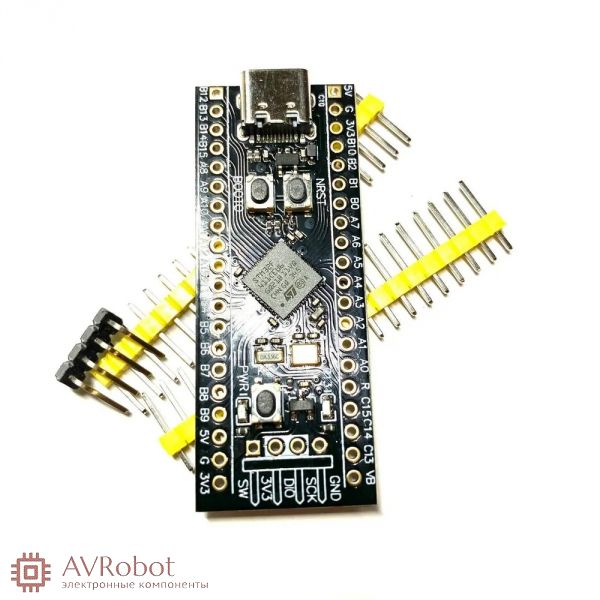

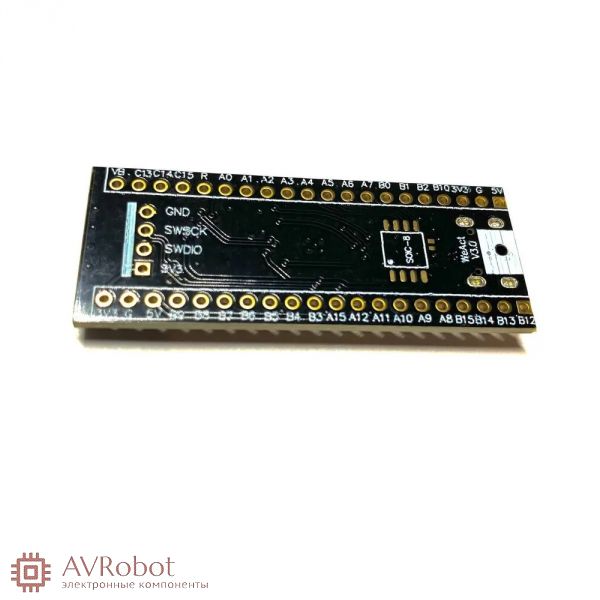

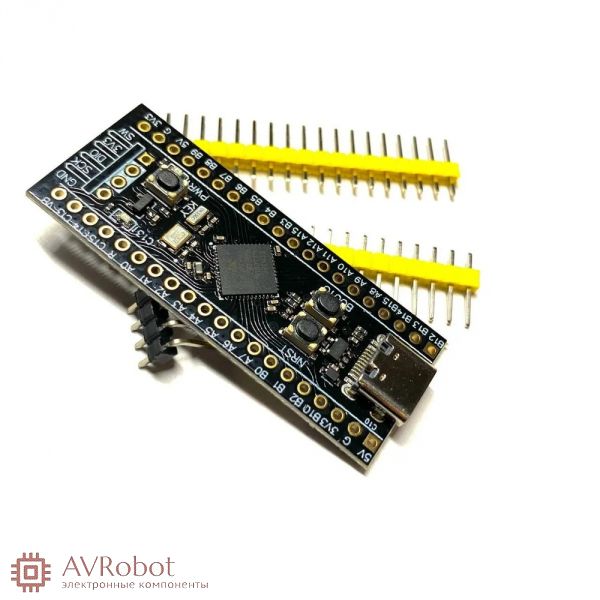

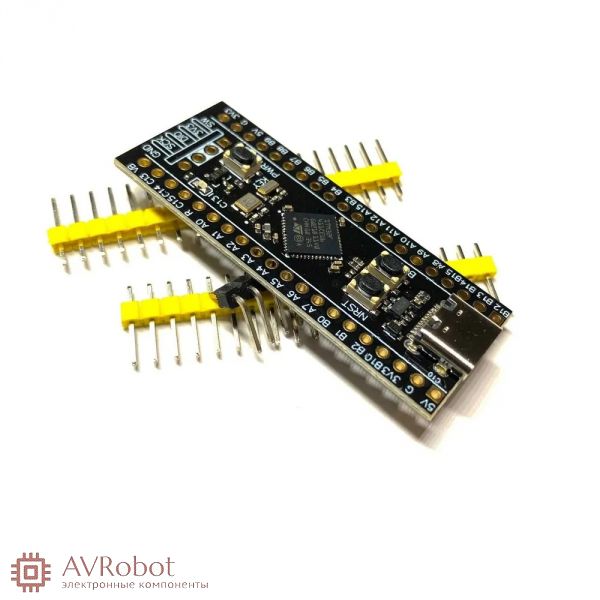

Модуль разработки STM32F411CEU6 Black Pill — Отладочная плата на базе ARM Cortex-M4
Black Pill — это высокопроизводительная и компактная отладочная плата на базе микроконтроллера STM32F411CEU6, выполненного по архитектуре ARM 32-bit Cortex-M4 с поддержкой аппаратного умножителя и блока DSP (FPU). Идеально подходит для разработки современных встраиваемых систем, IoT-устройств, робототехники, промышленной автоматики и аудиоприложений.
Плата поддерживает программирование как в среде Arduino IDE, так и с использованием MicroPython, что делает её отличным выбором как для новичков, так и для опытных разработчиков, стремящихся к гибкости и высокой производительности.
Ключевые характеристики:
Особенности и преимущества Black Pill:
✅ Высокая производительность
STM32F411 — один из самых быстрых микроконтроллеров в своей категории: работает на 100 МГц с поддержкой DSP-инструкций, что позволяет обрабатывать сложные алгоритмы в реальном времени.
✅ Богатая периферия
Обилие интерфейсов делает плату универсальной:
- 3 UART — для подключения GPS, GSM-модулей, датчиков и логгеров
- 5 SPI — работа с дисплеями, SD-картами, радиомодулями (nRF24L01, LoRa и др.)
- 3 I²C — подключение датчиков, RTC, EEPROM, OLED-экранов
- USB OTG — поддержка HID (мышь, клавиатура), CDC (виртуальный COM-порт), MSC (флеш-накопитель)
- I²S (до 32 бит/192 кГц) — высококачественная передача аудиосигнала (подходит для аудиодекодеров, DAC, микрофонов)
✅ Расширяемая память
Поддержка внешней SPI-Flash памяти (W25Qxx) позволяет хранить большие объёмы данных: аудио, изображения, файловые системы, прошивки.
✅ Программирование в Arduino IDE и MicroPython
- Легко начать с Arduino — огромная база библиотек и примеров
- Возможность использовать MicroPython — быстрая разработка прототипов, интерактивная отладка
✅ Компактные размеры и малый вес
Плата легко встраивается в любые устройства, от носимой электроники до мини-роботов.
✅ USB Type-C
Современный разъём с двусторонним подключением — больше не нужно "гадать", как вставить кабель.
Области применения:
- Робототехника и дроны — обработка данных с датчиков, управление моторами
- IoT-устройства — сбор данных, передача по Wi-Fi (через ESP-модули), логирование
- Аудиоприложения — декодирование MP3, TTS, цифровые фильтры, звуковые эффекты
- Промышленная автоматика — ПЛК-подобные системы, интерфейсы HMI
- Умный дом — центральные контроллеры, шлюзы, датчики
- Образование и STEM — обучение микроконтроллерам, встраиваемым системам, C/C++, Python
Комплектация:
- Отладочная плата STM32F411CEU6 Black Pill — 1 шт.
(Гребёнка (pin header) может быть не припаяна — зависит от поставки)
⚠️ Внимание: Для программирования требуется кабель USB Type-C. Не входит в комплект.
Подключение и программирование:
- Поддержка загрузки через USB (DFU-режим) — не требует внешнего программатора
- Также возможна прошивка через SWD/JTAG с использованием ST-Link или других отладчиков
- Совместима с PlatformIO, STM32CubeIDE, Arduino Core for STM32 (by Roger Clark и др.)
