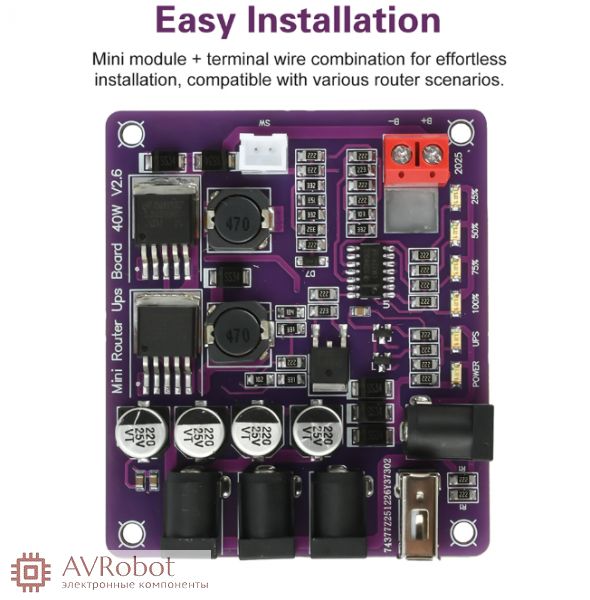

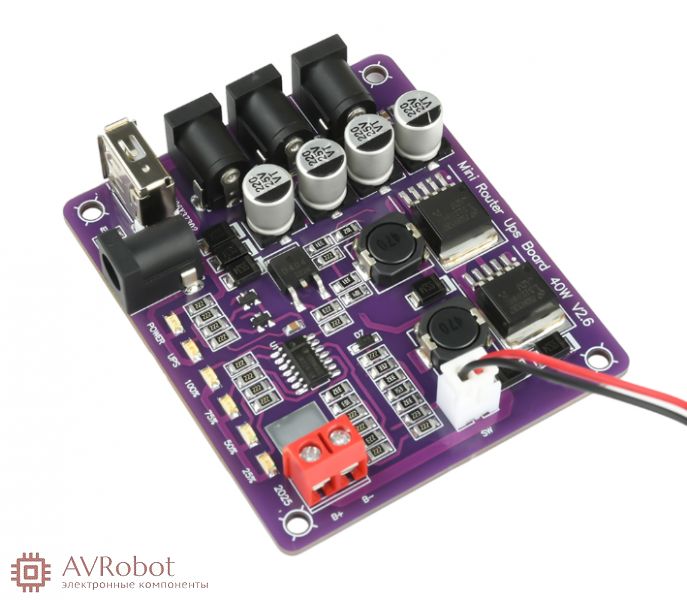

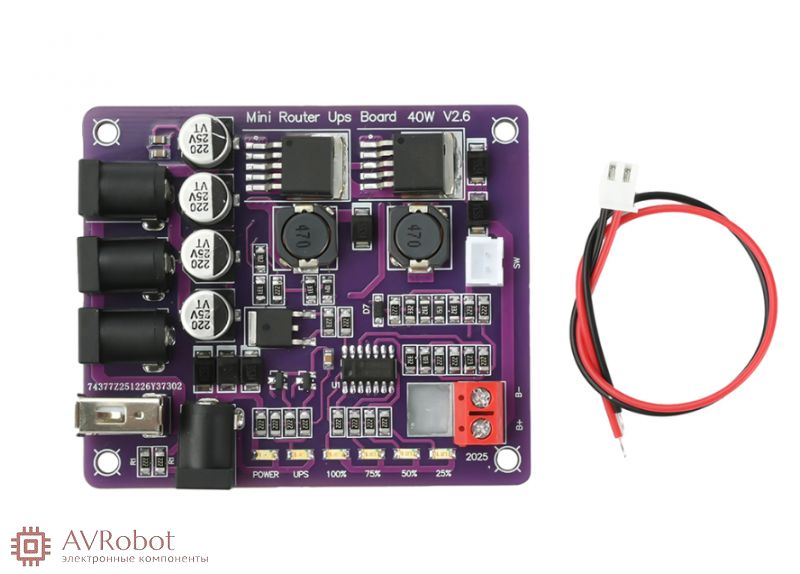

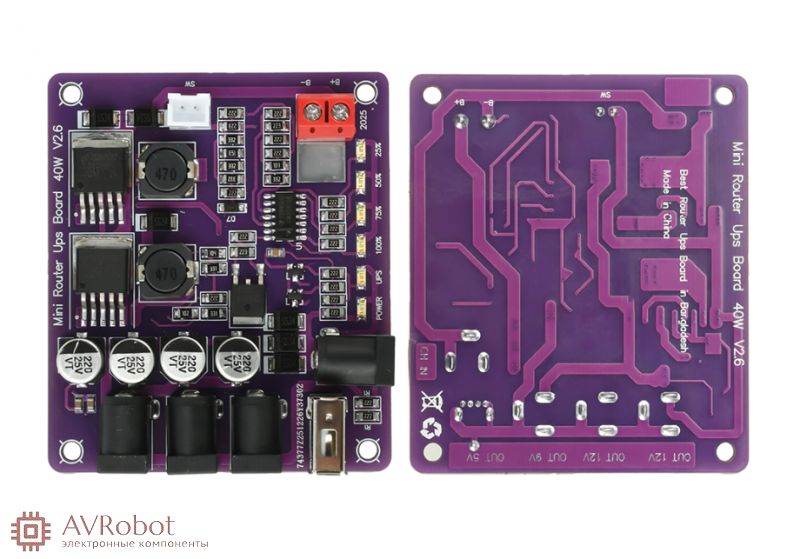

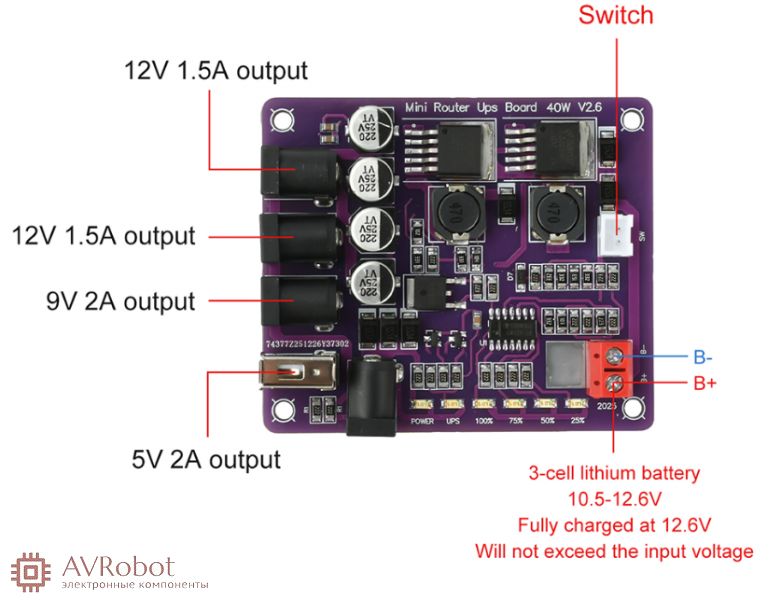

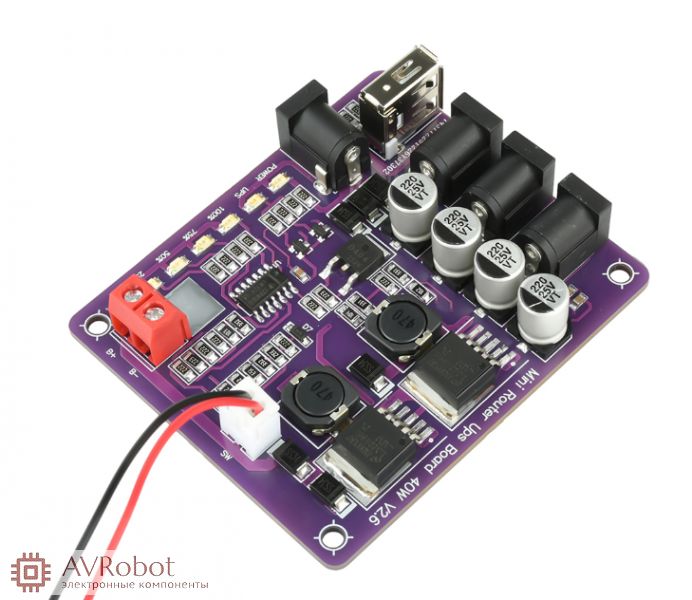

Модуль ИБП с DC-DC повышающим преобразователем напряжения, вход 12.6В - 13В, 4 выхода:
1. DC 12В 1.5А, максимальная мощность в нагрузку - 18 Вт, разъем DC5.5*2.1мм.
2. DC 12В 1.5А, максимальная мощность в нагрузку - 18 Вт, разъем DC5.5*2.1мм.
3. DC 9В 2А, максимальная мощность в нагрузку - 18 Вт, разъем DC5.5*2.1мм.
4. DC 5В 2А, максимальная мощность в нагрузку - 10 Вт, разъем USB.

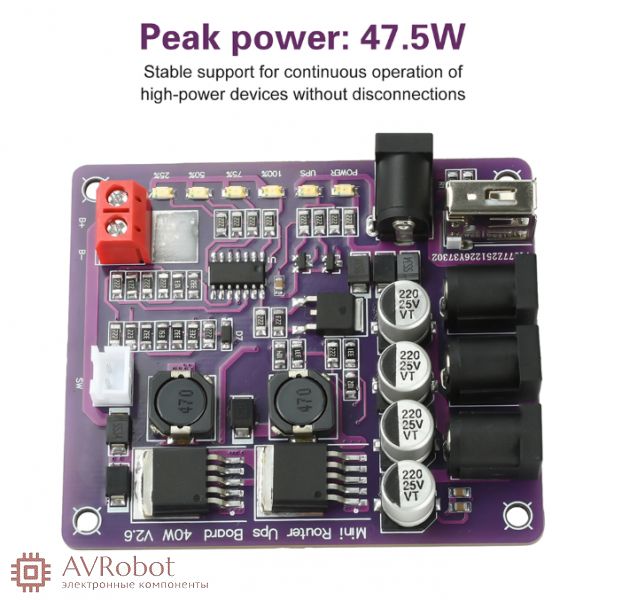

Максимальная выходная мощность - 40 Вт (40W) - пиковая до 47.5 Вт.
Резервное питание обеспечивается Li-Ion или Li-Pol аккумулятором в конфигурации 3S - напряжение 3*3,7 В (приобретается отдельно).
Есть возможность подключения кнопки включения ИБП.
Отключение заряда аккумулятора при достижении напряжения 12.6В.
Отключение нагрузки при отсутствии внешнего питания и уменьшении напряжении на аккумуляторе ниже 10.5В.
Габариты (размеры): 73*62.5мм, высота 15.4мм
Рекомендуется для обеспечения бесперебойного питания роутеров, устройств "умный дом" (Xiaomi, Tuya и т.д.)
1. Описание:
Это плата управления бесперебойным питанием нагрузки (UPS).
2. Особенности:
1>. Поддержка режимов зарядки и разрядки одновременно
2>. Большой ток
3>. Маленький размер
4>. Высокая эффективность
5>. Поддержка защиты от короткого замыкания
3. Параметры:
1>. Название продукта: модуль ИБП с DC-DC преобразователем напряжения (UPS)
2>. Рабочее входное напряжение: 12.6 В - 13.0 В постоянного тока
3>. Выходное напряжение: 2*12, 9 и 5 В постоянного тока
4>. Выходная мощность общая: до 40 Вт
5>. Поддержка аккумулятора (не включен в комплект!): 3*3,7 В литиевая или полимерная батарея до 15Ah (макс)
6>. Диапазон рабочих температур:-40 ℃ ~ 85 ℃
7>. Диапазон рабочей влажности: 0%-95% относительной влажности
8>. Размер: 50*20*6,3 мм
4. Подключение:
1>. Подключите правильное входное напряжение на входные клеммы.
2>. Проверьте выходное напряжение вольтметром, и при подключенной нагрузке - ток в нагрузке амперметром.
3>. Подключите аккумулятор к контактам B+ и B-.
5. Примечание:
1>. Максимальный выходной ток составляет 1,0-1,2 А (при 12В) и не может поддерживать выходной ток больше этого значения.
2>. Положительные и отрицательные полюсы входного источника питания не могут быть изменены, иначе модуль будет поврежден (нет защиты от переполюсовки).
3>. Пользователи могут самостоятельно установить обычный красно-синий светодиод с общим анодом в качестве индикаторов зарядки. Синий свет показывает, есть ли нагрузка на выходе. При заряде аккумулятора горит красный цвет. При отсутствии батарее - красный светодиод мигает. При окончании зарядка красный светодиод гаснет.
4>. Из-за большого тока рекомендуется использовать толстые провода с поперечным сечением провода более 1,5 квадратных миллиметров.
5>. Перед использованием ознакомьтесь с настоящим руководством и описанием.
6. Применение:
1>. Обычный источник питания;
2>. Зарядное устройство;
3>. Мобильная устройства;
4>. Преобразователи мощности;
5>. Инфракрасная сигнализация;
6>. Сетевое оборудование, например коммутаторы;
7>. Маршрутизаторы, роутеры;
8>. Модификация аккумулятора микроавтомобиля
