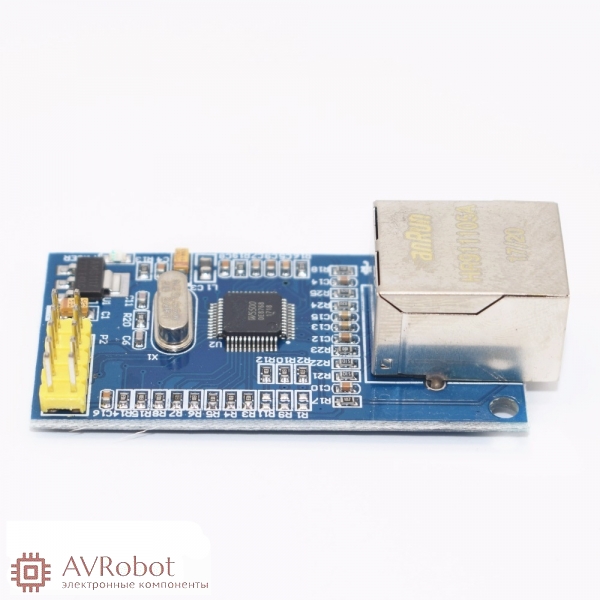

Сетевой модуль Ethernet W5500 ТСР/IP (Ethernet) для Arduino (плата расширения)
Описание модуля:
Поддерживает/характеристики:
- протоколы TCP/IP: TCP, UDP, ICMP, iP4, ARP, IGMP, PPPoE
- 8 независимых розеток одновременно
- режим отключения питания и режим сетевого пробуждения
- Wake on LAN по UDP
- высокоскоростные последовательные периферийные устройства Interfac (SPI режим 0, 3)
- автоматическое согласование (полный и полудуплекс, 10 и 100 на основе)
- напряжение питания: 3,3 или 5 В постоянного тока.
Внутренняя память 32 Кбайт для буферов TX/RX
Встроенный 10 BaseT/100 BaseTX Ethernet PHY
Не поддерживает фрагментацию IP
Уровни 3,3 В, работа с уровнем сигнала ввода/вывода 5 В
Светодиодная индикация состояния выхода (полный/полудуплекс, соединение, скорость, активность)
Чип W5500 48 Pin LQFP c бессвинцовой пайкой (7x7 мм, 0,5 мм шаг)
Размер: 55 мм x 28 мм
Питание:
Модуль может быть запитан как от напряжения 3,3 В, так и от напряжения 5 В.
- Если модуль запитывается от 3,3 В, то напряжение питания подаётся на выводы 3.3V и GND, вывод 5V не используется.
- Если модуль запитывается от 5 В, то напряжение питания подаётся на выводы 5V и GND, вывод 3.3V не используется.
